Detalhes do produto:
|
| Atual dianteiro (LD): | 150mA | Tensão reversa (LD): | 2V |
|---|---|---|---|
| Tensão reversa (paládio): | 20V | Atual reverso (paládio): | 2mA |
| Corrente do ponto inicial: | 8mA | Poder de acoplamento da fibra: | 1.5mW |
| Destacar: | Subconjunto ótico de TOSA,Subconjunto ótico do LC,subconjunto ótico do transmissor 10G |
||
ASAO video Datatelecom do LC TOSA 1310nm 1550nm FP DFB 1.25G 2.5G 3G 10G SONET
Descrição:

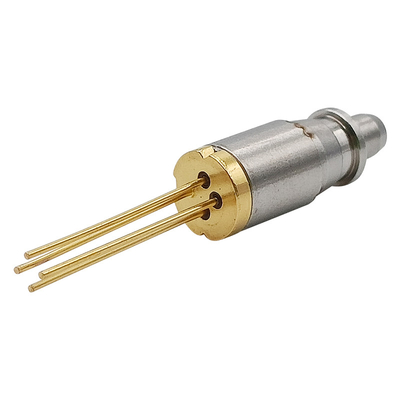

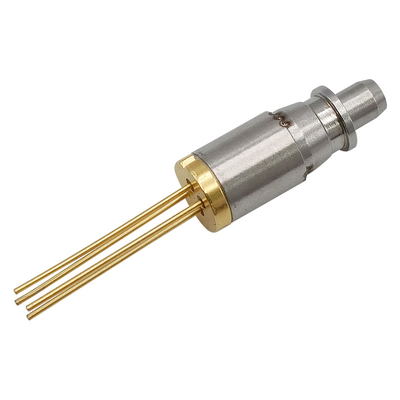

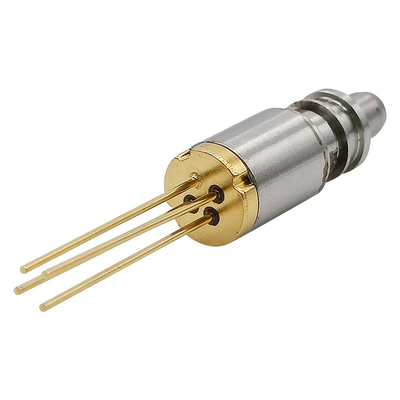

As séries de TOSA-1310-FP-3G-LC-10km são módulos do diodo láser de 1310nm InGaAsP/InP MQW-DFB projetados para sistemas de comunicação da fibra ótica. Estes módulos são subconjunto ótico do transmissor com baixa corrente do ponto inicial e elevado desempenho na alta temperatura, idealmente apropriada para breve alcançar aplicações de taxas de dados de 155M a 2.5G.
Um diodo láser é montado em um pacote coaxial de Ǿ5.6mm integrado com um paládio do monitor de InGaAs, um único - fibra-topo do modo e uma luva rachada para o conector ótico com virola de Ǿ1.25mm. E nós podemos igualmente fornecer dois tipos do conector de tampa do fibra-topo. Um é isolado cerâmico, o outro não é isolado. Contudo, o conector ótico com Ǿ2.92mm é cerâmico e a tampa do fibra-topo é isolada.
Informação pedindo:
| Número da peça. | Tipo do conector | Pin Type | Poder | Taxa de dados | Isolador |
| OSML-TOSA21BD013 | 2 | LD-Pin-2 | 01 | 1.25G | Nenhum |
| OSML-TOSA22BD023G | 2 | LD-Pin-2 | 02 | 2.5G | Única fase |
*Note1: Para a informação pedindo, consulte por favor a nomenclatura e contacte-nos.
Avaliações máximas absolutas:
| Parâmetro | Símbolo | Avaliações | Unidade |
| Temperatura de armazenamento | Tstg | -40~+100 | ℃ |
| Temperatura de caso de funcionamento | Parte superior | -40~+85 | ℃ |
| Atual dianteiro (LD) | IFD | 150 | miliampère |
| Tensão reversa (LD) | VrL | 2 | V |
| Tensão reversa (paládio) | VrP | 20 | V |
| Atual reverso (paládio) | IrP | 2 | miliampère |
| Temperatura de solda (<10s> | Stemp | 260 | ℃ |
*Note: Exceder qualquer destes valores pode destruir o dispositivo imediatamente.
Características elétricas e óticas:
(Pf=1mW, SMF (9.5/125µm), Tc=+25°C, salvo disposição em contrário.)
| Parâmetro | Símbolo | Circunstância | Mínimo. | Tipo. | Máximo. | Unidade |
| Corrente do ponto inicial | Ith | CW | — | 8 | 15 | miliampère |
| Poder de acoplamento da fibra | PF | CW, If=Ith+20mA | 1 | 1,5 | 2,5 | mW |
| Tensão de funcionamento | Vf | CW, Tc=-40~+85℃ | — | 1,2 | 1,6 | V |
| Eficiência da inclinação | SE | CW, média (Ith a Ith+20mA) | 0,05 | 0,14 | mW/mA | |
|
Comprimento de onda máximo |
λp |
CW | 1290 | 1310 | 1330 | nanômetro |
| CW, Tc=-40~+85°C | 1265 | 1355 | ||||
|
Supressão lateral do modo relação |
SSR | CW, Tc=-40~+85°C | 35 | 40 | DB | |
| Tempo de elevação | tr |
Ib=Ith, 20-80%, Tc=-40~+85°C |
— | 0,05 | ns | |
| Tempo de queda | tf |
Ib=Ith, 80-20%, Tc=-40~+85°C |
— | 0,15 | 0,05 | ns |
| Erro de seguimento | ΔPf |
Posse Im (@Pf=0.16mW (25°C)) CW, Tc=-40~+85°C |
-1,5 | — | 1,5 | DB |
| Corrente do monitor | Im |
CW, VrP=5V, Tc=-40~+85°C |
100 | 500 | 900 | A |
| Corrente escura do monitor | Identificação | VrP=5V | — | — | 10 | nA |
| Capacidade do monitor | C | VrP=5V, f=1MHz | — | 10 | 20 | PF |
| Repetibilidade do conector | — | -1 | — | 1 | DB | |
|
Isolamento ótico |
— |
Única fase | 30 |
DB |
||
| Fase dupla | 40 |
Série do pacote de TOSA:
Pin Assignment:
