Detalhes do produto:
|
| Nome do produto: | 3G SDI ROSA | comprimento de onda: | 1310nm |
|---|---|---|---|
| Sensibilidade: | <-22dbm> | Sobrecarga: | 0dBm |
| OEM/ODM: | Apoiado | Poder ótico: | <5dBm |
| Destacar: | Subconjunto ótico do receptor de CATV,TIA Receiver Optical Subassembly,LC ROSA |
||

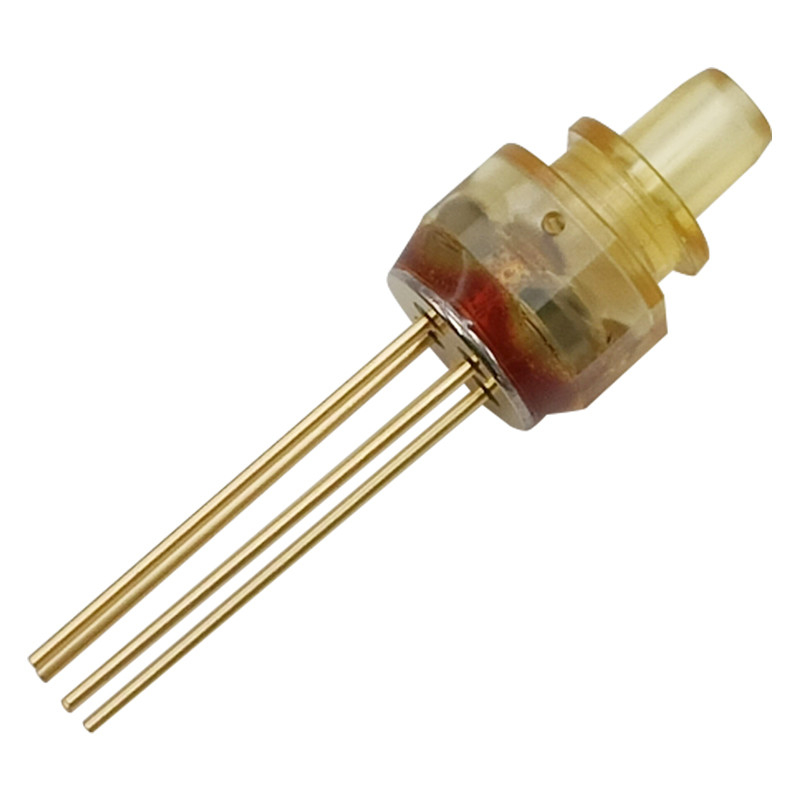

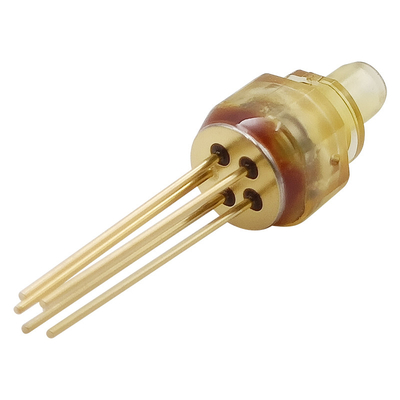

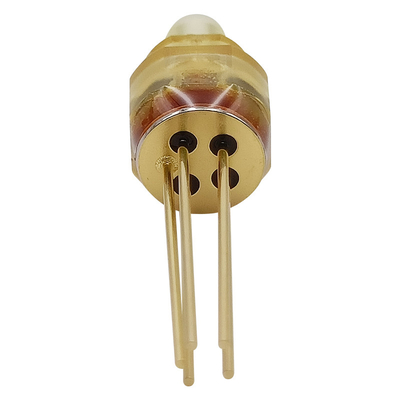

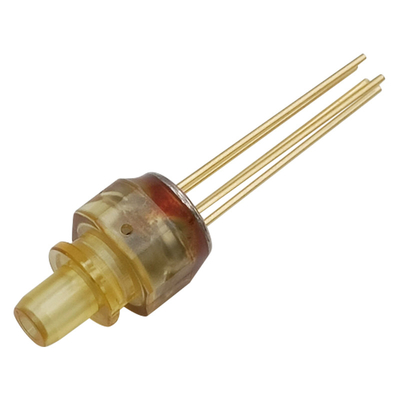

3G CATV video PIN TIA Receiver LC ROSA
Características
Aplicações
Descrição
Este ROSA é um 3G À-baseado, 5 pino PIN-TIA. O produto é projetado para taxas de dados SD-SDI, HD-SDI e 3G-SDI. Um fotodiodo é montado em um pacote coaxial da baixa capacidade integrado com um receptáculo.
Avaliações máximas absolutas:
| Parâmetro | Símbolo | Mínimo. | Máximo. | Unidade |
| Temperatura de armazenamento | Tstg | -40 | 100 | ℃ |
| Temperatura de funcionamento | Parte superior | -40 | 85 | ℃ |
| Tensão de fonte de alimentação | VP | -0,5 | 4 | V |
| Poder ótico | Pin | - | 5 | dBm |
| Temperatura/tempo de solda | - | 260/10 | °C/S |
Características elétricas e óticas:
| Parâmetro | Símbolo | Mínimo. | Tipo. | Máximo. | Unidade | Condição de teste |
| Comprimento de onda de funcionamento | λ | 1100 | 1310 | 1650 | nanômetro | |
| Tensão de fonte | V | V | ||||
| Fonte atual | Icc | 41 | 52 | miliampère |
Vcc=3.3V, P = 0 W, RL =50 |
|
| Poder ótico | Psat | - | - | 5 | dBm | VR=5V, 25°C |
|
De alta frequência Largura de banda (- 3dB) |
BW | 2,1 | 3 | Gigahertz | RL = 50 | |
|
De baixa frequência Largura de banda (- 3dB) |
BW1 | 500 | quilohertz | RL = 50 | ||
|
Sensibilidade |
- |
-22 |
dBm |
λ=1310nm, Speed=2.97G PRBS=223-1, BER=10-12, Fibra da manutenção programada de ER=9-10dB |
||
| Tempo da elevação/queda | Tr/Tf | 150/150 | picosegundo | |||
|
Poder da sobrecarga |
Pload |
0 |
dBm |
PRBS=223-1, BER=10-12, ER=9-10dB | ||
| Resistência de saída | Ro | 50 | Ω | |||
| Inclinação de RSSI | 0,9 | 1,0 | 1,1 | mA/mA | ||
| Offset de RSSI | 0 | 25 | 200 | nA | ||
| Limite das linearidades de RSSI | 1,0 | miliampère |
Pin Assignment:
Série do pacote do receptáculo:
