Detalhes do produto:
|
| Nome do produto: | Módulo do Duplo-receptor de 12G-SDI SFP+ | Dados-taxa: | 12Gbps |
|---|---|---|---|
| Tipo do módulo: | SFP+ 2RX em 1 fibra | comprimento de onda: | 1310nm-Rx1/1310nm-Rx2 |
| Tipo do conector: | LC simples | Alcance do cabo: | 10km |
| MSA/Non MSA: | Não MSA | Palavras-chaves: | Módulo de receptores duplo de 12G-SDI SFP+ |

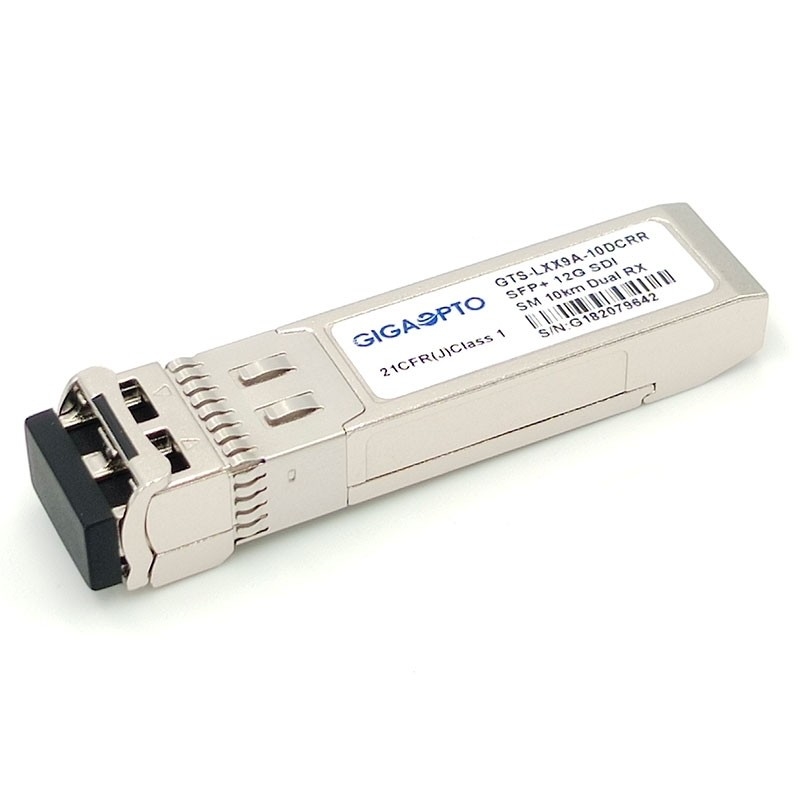

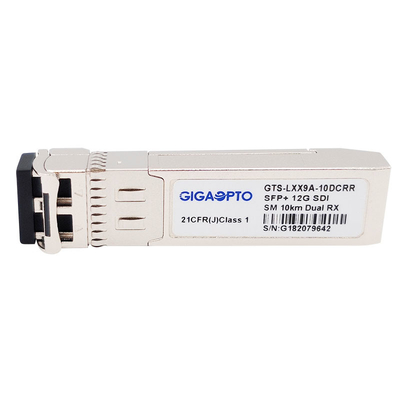

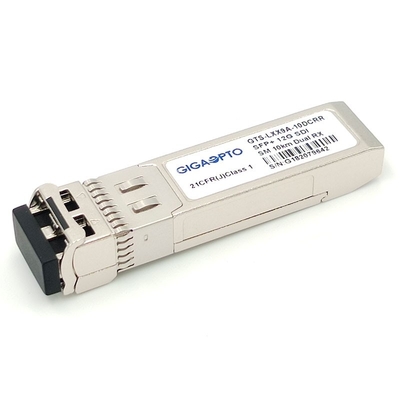

Os DOM duplos NÃO MSA Pinout do módulo de receptores 10km de 12G-SDI SFP+ LC
Especificação funcional
| Número da peça | GTS-LXX9A-10DCRR | Taxa de dados | 50Mbps~11.88Gb/s |
| Nome do produto | Duplo-receptor de 12G-SDI SFP+ | MSA/Non-MSA | Não MSA |
| Tipo do módulo | RX duplo | Temperatura | 0 a 70°C (32 158°F) |
| Comprimento de onda | 1310nm-Rx1/1310nm-Rx2 | Transmissão de cabo | 10km |
| Conector da fibra | LC frente e verso | Tipo da fibra | fibra do Único-modo |
| Peça do transmissor | N/A | Tipo do receptor | PIN |
| Tensão de fonte de alimentação | 3.3V | Fonte atual | 260mA |
| Rx Sensitivity@ 11.88Gbps | <-11dbm> | Rx Sensitivity@ 5.94Gbps | <-13dbm> |
| Rx Sensitivity@ 2.97Gbps | <-15dbm> | Sobrecarga do receptor | >1.0dBm |
| DIAGNÓSTICO DE DIGITAL | Sim | Tempo da garantia | 3-ano |
| OEM/ODM | Apoiado | MTBF | 1,000,000Hours |
| Protocolos | ST 259 de SMPTE, ST 344 de SMPTE, SMPTEST292-1/2, SMPTEST 424, ST 2081-1 de SMPTE e ST 2082-1 de SMPTE | ||
Descrição do produto
O GTS-LXX9A-10DCRR_12G é um módulo de receptor ótico de duplo canal projetado receber sinais digitais de série óticos como definido em SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M, e DVB-ASI. Apoia até 12Gbps e é projetado especificamente receber os testes padrões patológicos para HD-SDI, 3G-SDI, 6G-SDI, e 12G-SDI. É com o conector de pino de SFP+ 20 para permitir a capacidade quente da tomada. As funções diagnósticas de Digitas estão disponíveis através de um I2C. Uma distância máxima de 10 quilômetros é realizável com sinais 12Gbps patológicos.
O receptor inclui estas seções: Fotodiodos do PIN integrados com um pré-amplificador da transporte-impedância (TIA), o Reclockers, e um controlador de MCU.
Características
Aplicação
PIN Definition
