Detalhes do produto:
|
| Nome do produto: | módulo do Duplo-receptor de 12G BiDi | Tipo do módulo: | SFP+ 2RX em 1 fibra |
|---|---|---|---|
| comprimento de onda: | 1270nm-RX1/1330nm-RX2 | Tipo do conector: | LC simples |
| Distância do cabo: | 10km | MSA/Non MSA: | Não MSA |
| Palavras-chaves 1: | módulo de receptores 1270nm/1330nm duplo | Palavras-chaves 2: | Receptores duplos BiDi 12G SFP video |
| Destacar: | padrão do smpte de 12g sdi,smpte 12g sdi,SMPTE SFP |
||

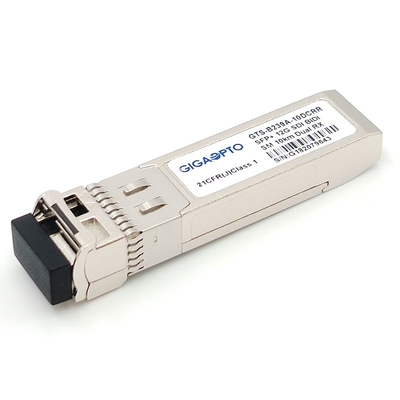

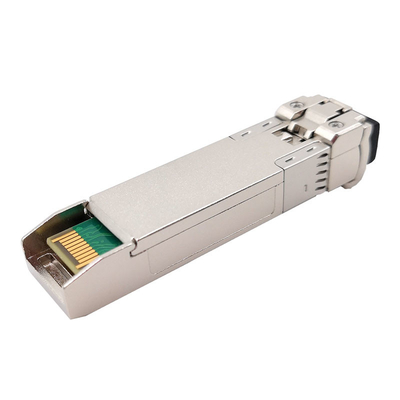

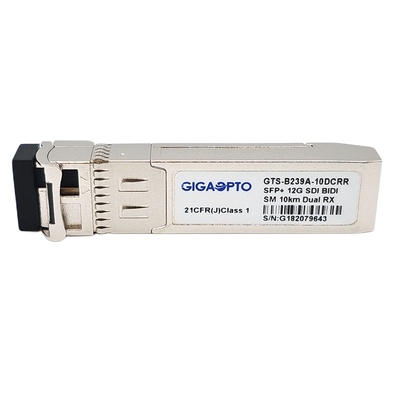

receptores duplos SFP BiDi de 12G SDI um conector não MSA Pinout do LC da palavra simples da fibra 10km
Especificação funcional
| Número da peça | GTS-B239A-10DCRR | Taxa de dados | 11.88Gb/s |
| Categoria de produto | Módulo do Duplo-receptor 12G-SDI | MSA/Non-MSA | Não MSA |
| Tipo do pacote | SFP+ 2Rx bidirecional | Temperatura | 0 a 70°C (32 158°F) |
| Comprimento de onda | 1270nm-Rx1/1330nm-Rx2 | Max Fiber Length | 10km |
| Conector da fibra | LC simples | Tipo da fibra | SMF |
| Tipo do transmissor | N/A | Tipo do receptor | PIN |
| Tensão de fonte de alimentação | 3.3V | Fonte atual | 260mA |
| Rx Sen.@ 11.88Gbps | <-11dbm> | Rx Sen.@ 5.94Gbps | <-13dbm> |
| Rx Sen.@ 2.97Gbps | <-15dbm> | Sobrecarga de Rx | >1.0dBm |
| Os DOM | Apoio como o defeito | Tempo da garantia | 36-month |
| OEM/ODM | Apoiado | Peso | 0.025kg |
| Protocolos | ST 259 de SMPTE, ST 344 de SMPTE, SMPTEST292-1/2, SMPTEST 424, ST 2081-1 de SMPTE e ST 2082-1 de SMPTE | ||
Descrição
Os GTS-B239A-10DCRR que de Gigaopto o módulo ótico do duplo-receptor bidirecional é projetado para as relações de rede de emissão 12G-SDI video alcançam até 10km sobre a fibra do Único-modo (SMF).
Integrou o fotodiodo 2 em um BOSA e pode ser distribuído em uma fibra para receber a solução com os conectores simples do LC.
O módulo de receptor é complacente com ST 2082-1 de SMPTE (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST 292-1 (HD-SDI), e ST259 (SD-SDI).
As funções de monitoração diagnósticas digitais do tempo real estão disponíveis através de um I2C, como optado por SFF-8472.
Características
Módulo do Duplo-receptor de SD/HD/3G/6G/12G-SDI SFP
ST 259, ST 292-1, ST 424, ST-2081 e ST-2082 compatíveis
Cerco do metal para o mais baixo IEM
receptores do PIN 2-channel sem o transmissor
Distância até 10km
Apoia testes padrões patológicos do SDI para SD-SDI, HD-SDI, 3G-SDI, 6G-SDI e 12G-SDI
Conector simples do LC
Com reclocker no módulo
Única fonte de alimentação 3.3V
pegada Quente-pluggable de SFP
Temperatura de caso de funcionamento: 0 a +70°C
RoHS-6 complacente e sem chumbo
Aplicação
Sistema de transmissão de série da fibra de Digitas para sinais do ST 259 de SMPTE, do ST 344 de SMPTE, do SMPTEST292-1/2, do SMPTEST 424, do ST 2081-1 de SMPTE e do ST 2082-1 de SMPTE
Relações do serviço de UHDTV/HDTV/SDTV
PIN Definition
