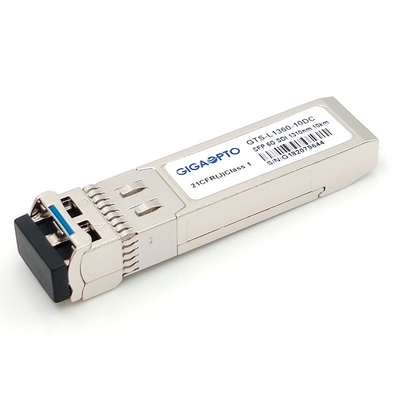

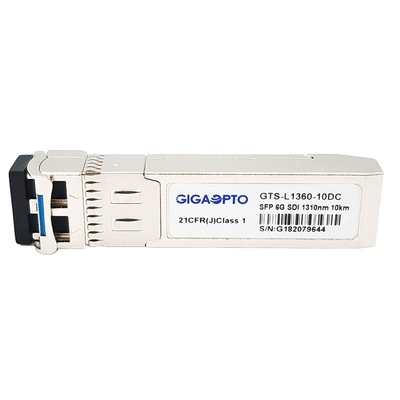

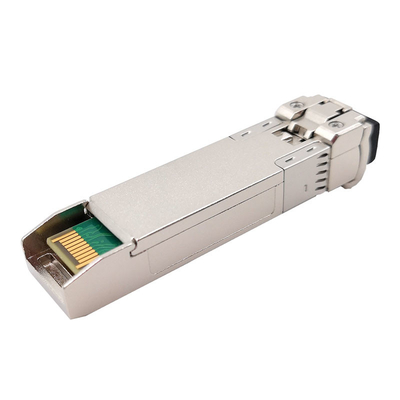

módulo video 1310nm 10km LC DOM For SD/HD/3G/6G/SDI do transceptor 6G

Os DOM duplos MSA da fibra 1310nm 10km do transceptor video de SMPTE 6G Digitas

Descrição

Este transceptor video da fibra 6Gbps dupla é o elevado desempenho, módulo eficaz na redução de custos para aplicações de dois canais da transmissão video sobre a fibra do único modo.

Apoia taxas de dados de 50Mbps a 5.94Gbps e é projetado especificamente para o desempenho robusto na presença dos testes padrões patológicos do SDI para as taxas SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M e ST-2081 de série. Uma distância máxima do cabo pode alcançar até 10km sobre o comprimento de onda 1310nm com o conector frente e verso do LC.

O transceptor consiste em três seções: um laser de DFB, um fotodiodo do PIN integrado com um pré-amplificador da transporte-impedância (TIA) e transceptor IC com unidade de controle de MCU para DDM. Todos os módulos satisfazem a classe mim exigências de segurança do laser. Os transceptores são compatíveis com acordo da Multi-fonte de SFP (MSA) e SFF-8472.

Especificação funcional do transmissor dos DOM LC SMF de 6Gb/s MSA 1310nm 10km & do módulo patológico video do transceptor dos testes padrões do receptor

Características

• Testes padrões patológicos video dos apoios para SD-SDI, HD-SDI, 3G-SDI e 6G-SDI
• Taxa de dados do funcionamento até 5.94Gbps
• laser de 1310nm DFB, fotodiodo do PIN
• Distância até 10km
• Únicas fonte de alimentação 3.3V e relação da lógica de TTL
• Relação frente e verso do conector do LC
• Pluggable quente
• Complacente com SFP MSA e SFF-8472
• Monitoração diagnóstica digital do tempo real através da relação de I2C
• Temperatura de caso de funcionamento: 0 a +70°C
• RoHS-6 complacente e sem chumbo

Informação da ordem do transceptor video do SMPTE 6G Digitas de Gigaopto, de único TX, de único RX, de RX duplo e da série dupla de TX: variação da temperatura do funcionamento 0-70°C

6G-SDI: Este padrão define uma estrutura de dados bocado-de série, um sinal elétrico e uma relação do cabo coaxial para o transporte dos sinais com uma carga útil total de 5,940 Gb/s ou de 5.940/1.001 Gb/s. Este padrão igualmente especifica as características elétricas e físicas

de cabos coaxiais e de conectores. Este padrão define diversos modos de traço para a linha 2160 e 1080 formatos da imagem e dados a linha do transporte subordinados associados em uma relação bocado-de série da Único-relação 6 Gb/s SDI [nominal].
