Detalhes do produto:
|
| Nome do produto: | Módulo do transceptor do SDI SFP | Largura de banda: | 50Mbit/s - 2.97Gbit/s |
|---|---|---|---|
| Comprimento de onda do centro: | 1310nm | Componentes óticos: | FP/PIN |
| Conector: | LC frente e verso | Distância do cabo: | 2km |
| Garantia: | 3-ano | Palavras-chaves 1: | 3G SDI SFP 2km, OEM SDI SFP |
| Palavras-chaves 2: | Transceptor de SMPTE 3G SFP |

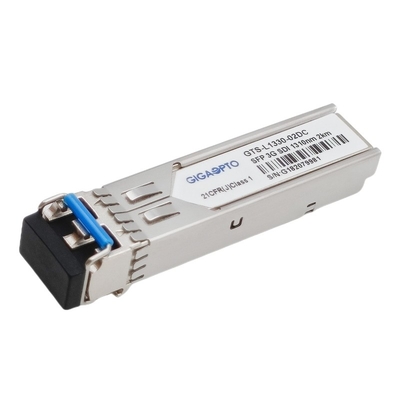

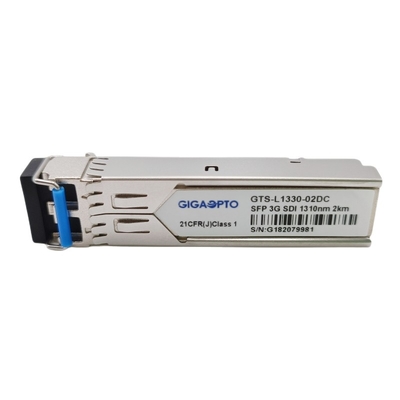

Transmissor ótico do transceptor 1310nm 2km LC de SMPTE 3G SDI SFP + módulo de receptor duplos MSA Pinout
Especificação funcional
| Nome do produto | Transceptor de SMPTE 3G SFP | Largura de banda | 50Mbit/s - 2.97Gbit/s |
| Tipo do módulo | Transmissor + receptor | MSA/Non-MSA | MSA |
| Fatora de formulários | SFP | Variação da temperatura | Comercial/industrial |
| Comprimento de onda do centro | 1310nm | Max Reach | 10km |
| Conector da fibra | LC duplo | Tipo da fibra | SMF |
| Tipo do transmissor | FP | Tipo do receptor | PIN |
| Poder do transmissor | -8 ~ 0dBm | Sensibilidade de Rx (SD-SDI) | < -16dBm=""> |
| Sensibilidade de Rx (HD-SDI) | < -15dBm=""> | ||
| Sensibilidade de Rx (3G-SDI) | < -14dBm=""> | ||
| Relação da extinção | > 5dB | Sobrecarga do receptor | > -3dBm |
| Consumo de potência | ≤1W | Tempo da garantia | 3 anos |
| DOM/DDM | Apoio como o defeito | OEM/ODM | Sim |
| Apoio patológico video dos testes padrões | Taxas de série de SMPTE259M, de SMPTE 344M, de SMPTE 292M e de SMPTE 424M | ||
| Conformidade | SFP MSA, SFF-8472, SMPTE 297M-2006 | ||
Descrição
O módulo video do transceptor do GTS-L1330-10DC SMPTE 3G SDI de Gigaopto é projetado às taxas de dados da transmissão/recepção de 50Mbps a 2.97Gbps sobre a relação máxima até 2km da transmissão da fibra do único-modo, e projetado especificamente para o desempenho robusto na presença dos testes padrões patológicos do SDI para taxas de série de SMPTE259M, de SMPTE 344M, de SMPTE 292M e de SMPTE 424M. O módulo é inteiramente complacente com SMPTE 297M-2006.
O transceptor consiste em três seções: um transmissor do laser do FP, um fotodiodo do PIN integrados com uma unidade do pré-amplificador da transporte-impedância (TIA) e de controle de MCU. Todos os módulos satisfazem a classe mim exigências de segurança do laser.
Este 3G SDI SFP é compatível com acordo da Multi-fonte de SFP (MSA). As funções de monitoração diagnósticas digitais do tempo real estão disponíveis através de um I2C, como optado por SFF-8472.
Características
Aplicação
PIN Definition
transceptor de 3G SDI SFP, 1310nm FP+PIN, 2km LC duplo, MSA Pinout, SD/HD/3G SDI
