Detalhes do produto:
|
| Nome do produto: | Módulo do transceptor de 3G-SDI SFP | Taxa de bocado: | 3Gbps |
|---|---|---|---|
| comprimento de onda: | 1310nm | Conector: | LC frente e verso |
| Max Distance: | 10km | Os DOM: | Apoiado |
| Garantia: | 3-ano | Palavras-chaves: | 3G-SDI SFP 10KM |
| Destacar: | SMPTE SFP video,SMF SFP video,Transceptor do SDI SMPTE |
||
Transmissor ótico de SMPTE 3G SDI SFP 1310nm 10km LC + módulo duplos MSA Pinout do transceptor do receptor
Descrição

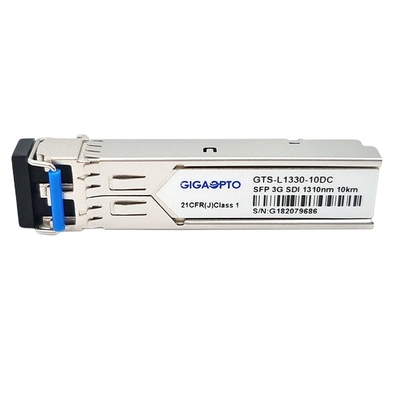

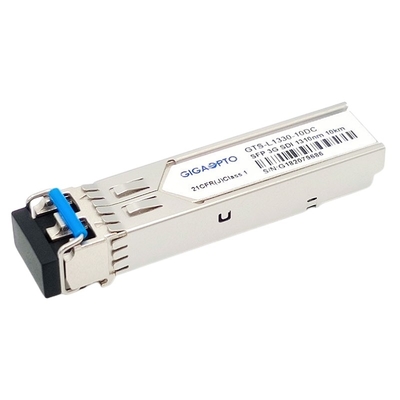

O módulo video do transceptor do GTS-L1330-10DC SMPTE 3G SDI de Gigaopto é projetado às taxas de dados da transmissão/recepção de 50Mbps a 2.97Gbps sobre a relação máxima até 10km da transmissão da fibra do único-modo, e projetado especificamente para o desempenho robusto na presença dos testes padrões patológicos do SDI para taxas de série de SMPTE259M, de SMPTE 344M, de SMPTE 292M e de SMPTE 424M. O módulo é inteiramente complacente com SMPTE 297M-2006.
O transceptor consiste em três seções: um transmissor do laser de DFB, um fotodiodo do PIN integrados com uma unidade do pré-amplificador da transporte-impedância (TIA) e de controle de MCU. Todos os módulos satisfazem a classe mim exigências de segurança do laser.
É com o conector de pino de SFP 20 para permitir a capacidade da tomada, o acordo da Multi-fonte de SFP (MSA) e SFF-8472 quentes complacente.
Especificação funcional
| Nome do produto | 3G SDI LR SFP | Largura de banda | 50Mbit/s - 2.97Gbit/s |
| Tipo do módulo | Transmissor + receptor | MSA/Non-MSA | MSA |
| Fatora de formulários | SFP | Variação da temperatura | Comercial/industrial |
| Comprimento de onda do centro | 1310nm | Max Reach | 10km |
| Conector da fibra | LC duplo | Tipo da fibra | SMF |
| Tipo do transmissor | Laser de DFB | Tipo do receptor | Fotodetector do PIN |
| Poder do transmissor | -7 ~ dBm -2 | Sensibilidade de Rx (SD-SDI) | < -16dBm=""> |
| Sensibilidade de Rx (HD-SDI) | < -15dBm=""> | ||
| Sensibilidade de Rx (3G-SDI) | < -14dBm=""> | ||
| Relação da extinção | > 5dB | Sobrecarga do receptor | > -3dBm |
| Consumo de potência | ≤1W | Tempo da garantia | 3 anos |
| Os DOM | Apoio como o defeito | OEM/ODM | Sim |
| Apoio patológico video dos testes padrões | Taxas de série de SMPTE259M, de SMPTE 344M, de SMPTE 292M e de SMPTE 424M | ||
| Conformidade | SFP MSA, SFF-8472, RoHS | ||
Características
Aplicação
PIN Definition
