Detalhes do produto:
|
| Nome do produto: | 3G-SD/HD/3G-SDI MSA SFP | Largura de banda: | 50 Mbit/s - 2,97 Gbit/s |
|---|---|---|---|
| Comprimento de onda do centro: | 1310nm | Componentes óticos: | DFB/PIN |
| Conector: | LC frente e verso | Distância do cabo: | 40km |
| Garantia: | 36-month | Palavras-chaves 1: | transceptor da transmissão 3G |
| Palavras-chaves 2: | Transceptor de HD-SDI SFP | ||
| Destacar: | receptor do transmissor 1310nm ótico,Receptor do transmissor ótico de 40KM,3G SDI SFP |
||

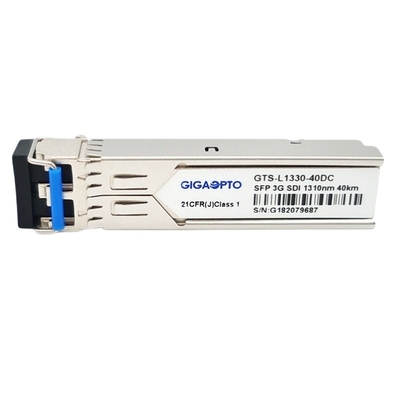

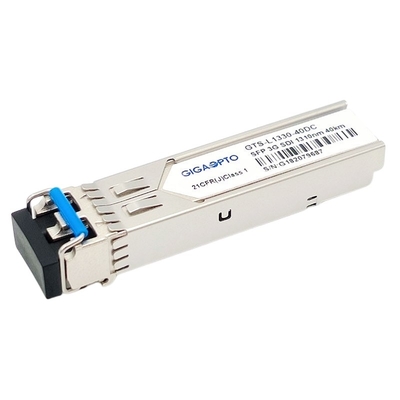

40km 1310nm DFB/PIN Transmitter & módulo do transceptor do receptor com testes padrões patológicos video MSA Pinout
Especificação funcional
| Nome do produto | 3G-SD/HD/3G-SDI SFP | Largura de banda | 50Mb/s - 2.97Gb/s |
| Tipo do módulo | Transmissor + receptor | MSA/Non-MSA | MSA |
| Empacotamento | SFP | Variação da temperatura | 0 a 70°C (32 158°F) |
| Comprimento de onda do centro | 1310nm | Max Cable Reach | 40km |
| Conector | LC duplo | Tipo da fibra | SMF |
| Tipo do transmissor | DFB | Tipo do receptor | PIN |
| Poder do transmissor | -2 ~ +3dBm | Relação da extinção | > 5dB |
| Sensibilidade @ SD-SDI de Rx | <-16dbm> | Sensibilidade @ HD-SDI de Rx | <-15dbm> |
| Sensibilidade @ 3G-SDI de Rx | <-14dbm> | Sobrecarga do receptor | > 0dBm |
| Consumo de potência | ≤1W | Diagnóstico de Digitas | Apoio como o defeito |
| Protocolos | SFP MSA | Tempo da garantia | 3 anos |
| OEM/ODM | Apoiado | Número da peça | GTS-L1330-40DC |
| Apoio patológico video dos testes padrões | Sim | ||
| Aplicação |
SMPTE 424M (2.97Gb/s) SMPTE 292M (1.485Gb/s) SMPTE 259M (270/360Mb/s) Router video do alto densidade Câmeras da transmissão Gigabit Ethernet, canal da fibra OC-48 e 2x |
||
Descrição
O transmissor do GTS-L1330-40DC 3Gbps de Gigaopto & o módulo do transceptor do receptor são para as aplicações de duplo canal até 40km da transmissão video sobre a fibra do único-modo (SMF).
O transceptor é projetado às taxas de dados da transmissão/recepção de 50Mbps a 2.97Gbps e apoia testes padrões patológicos do SDI para taxas de série de SMPTE 259M, de SMPTE 344M, de SMPTE 292M e de SMPTE 424M. O módulo é inteiramente complacente com SMPTE 297M-2006. É apropriado para aplicações de transmissão digitais a alta definição.
O transceptor consiste em três seções: um transmissor do laser de DFB, um fotodiodo do PIN integrados com uma unidade do pré-amplificador da transporte-impedância (TIA) e de controle de MCU. Todos os módulos satisfazem a classe mim exigências de segurança do laser.
É complacente com SFP MSA, padrões SFF-8472. A monitoração digital incorporado dos diagnósticos (DDM) permite o acesso aos parâmetros de funcionamento do tempo real.
Características
Aplicação
PIN Definition
transceptor de 3G SDI SFP, 1310nm DFB+PIN, 40km LC duplo, MSA Pinout, SD/HD/3G SDI
