Detalhes do produto:
|
| Nome do produto: | Módulo do transceptor 3G-SDI | Escala de velocidade: | 50 Mbit/s - 2,97 Gbit/s |
|---|---|---|---|
| Comprimento de onda do centro: | 1550nm | Componentes de LD/PD: | DFB/PIN |
| Relação: | LC frente e verso | Distância do cabo: | 40km |
| MSA/Non MSA: | MSA | Garantia: | 3 anos |
| Palavras-chaves 1: | 3G-SDI SFP 1550nm 40km | Palavras-chaves 2: | 3G SDI SFP, módulo 3G-SDI video |
40km 1550 nanômetro DFB/PIN Transmitter & módulo do transceptor do receptor com testes padrões patológicos video MSA Pinout
Especificação funcional
| Nome do produto | 3G-SD/HD/3G-SDI SFP | Taxa de bocado | 50 Mbit/s - 2,97 Gbit/s |
| Tipo do módulo | Transmissor + receptor | MSA/Non-MSA | MSA |
| Empacotamento | SFP | Variação da temperatura | 0 a 70°C (32 158°F) |
| Comprimento de onda do centro | 1310nm | Max Cable Reach | 40km |
| Conector | LC duplo | Tipo da fibra | SMF |
| Tipo do transmissor | DFB | Tipo do receptor | PIN |
| Poder do transmissor | -2 ~ +3dBm | Relação da extinção | > DB 5 |
| Sensibilidade @ SD-SDI de Rx | <-16dbm> | Sensibilidade @ HD-SDI de Rx | <-15dbm> |
| Sensibilidade @ 3G-SDI de Rx | <-14dbm> | Sobrecarga do receptor | > 0dBm |
| Consumo de potência | ≤1W | Os DOM | Apoio como o defeito |
| Protocolos | SFP MSA | Tempo da garantia | 3 anos |
| OEM/ODM | Apoiado | Número da peça. |
GTS-L1530-40DC |
| Apoio patológico video dos testes padrões | Sim | ||
| Aplicação |
SMPTE 424M (2.97Gb/s) SMPTE 292M (1.485Gb/s) SMPTE 259M (270/360Mb/s) Router video do alto densidade Câmeras da transmissão Gigabit Ethernet, canal da fibra OC-48 e 2x |
||
Descrição

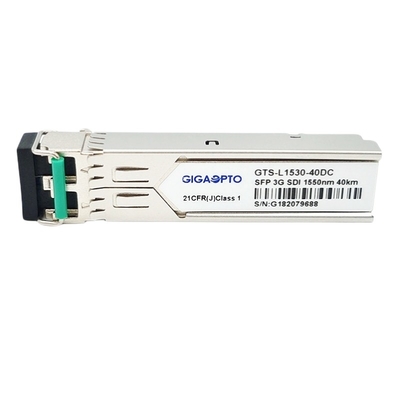

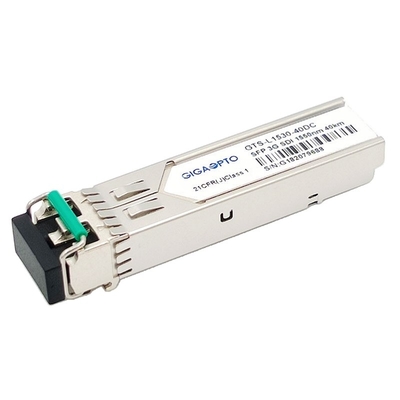

Os transceptores do GTS-L1530-40DC de Gigaopto são elevado desempenho, módulos eficazes na redução de custos para a aplicação frente e verso da transmissão video sobre a fibra do único modo & a transmissão máxima até 40km através de um comprimento de onda 1550nm. O transceptor é projetado às taxas de dados da transmissão/recepção de 50Mbps a 2.97Gbps e projetado especificamente para o desempenho robusto na presença dos testes padrões patológicos do SDI para taxas de série de SMPTE259M, de SMPTE 344M, de SMPTE 292M e de SMPTE 424M. O módulo é inteiramente complacente com SMPTE 297M-2006. O transceptor consiste em três seções: um transmissor do laser de DFB, um fotodiodo do PIN integrados com uma unidade do pré-amplificador da transporte-impedância (TIA) e de controle de MCU. Todos os módulos satisfazem a classe mim exigências de segurança do laser.
É complacente com SFP MSA, padrões SFF-8472. A monitoração digital incorporado dos diagnósticos (DDM) permite o acesso aos parâmetros de funcionamento do tempo real.
Características
Aplicação
PIN Definition
transceptor de 3G SDI SFP, 1550nm DFB+PIN, 40km LC duplo, MSA Pinout, SD/HD/3G SDI
