Detalhes do produto:
|
| Nome do produto: | Transceptor de CWDM SFP 3G-SDI | Taxa de bocado: | 50Mbit/s - 2.97Gbit/s |
|---|---|---|---|
| comprimento de onda: | 1270~1610nm CWDM | Conector: | LC frente e verso |
| Distância: | 20km | Garantia: | 3-ano |
| Palavras-chaves 1: | módulo do transceptor de 3G CWDM SFP | Palavras-chaves 2: | Transceptor ótico video de SFP |
| Destacar: | módulo do transceptor de 3G SFP,Módulo do transceptor do SDI SFP,módulo do transceptor de 1610nm CWDM |
||
Transceptor de MSA CWDM 1270~1610nm SFP para o transmissor de SD/HD/3G-SDI & o módulo patológico do transceptor de SFP dos testes padrões do vídeo do receptor
Especificação funcional
| Nome do produto | 3G CWDM SFP video | Taxa de bocado | 50Mbit/s - 2.97Gbit/s |
| Tipo do módulo | Transmissor + receptor | MSA/Non-MSA Pinout | MSA |
| Fatora de formulários | SFP | Temperatura de funcionamento | Anúncio publicitário |
| Canal do comprimento de onda | CWDM (1270~1610) nanômetro | Distância | 20km |
| Conector ótico | LC frente e verso | Meios | SMF |
| Tipo do laser | DFB CWDM | Tipo do paládio | PIN |
| Tensão de fonte | 3.3V | Fonte atual | 400mA (tipo.) |
| Poder de TX | -5~0dBm | Sensibilidade do receptor | < -18dB=""> |
| Poder-orçamento | 13dB | Sobrecarga do receptor | > -3dBm |
| DDM/DMI | Apoiado | Extinção-relação | >6dB |
| Testes padrões patológicos | Com | Garantia | 3 anos |
| OEM/ODM | Apoiado | Peso | 25gram |
| Aplicação | SD/HD/3G SDI | ||
Descrição de produtos de 3 sériesdo transceptordeG-SDICWDMSFP1270nm~1610nm
Este módulo do transceptor de 3G-SDI CWDM SFP é projetado às taxas de dados da transmissão/recepção de 50Mbps a 2.97Gbps e projetado especificamente para o desempenho robusto na presença dos testes padrões patológicos do SDI para taxas de série de SMPTE259M, de SMPTE 344M, de SMPTE 292M e de SMPTE 424M. O módulo é inteiramente complacente com SMPTE 297M-2006.
Fornece a distância de transmissão máxima de 20km sobre a fibra do único-modo nos sinais 2.97Gbps patológicos. Está disponível para todos os 18 canais desde 1271 nanômetro aos comprimentos de onda 1611nm, este de CWDM ajuda o cliente a aumentar a largura de banda de uma infraestrutura ótica video existente sem adicionar costas novas da fibra.
O transceptor consiste em três seções: um transmissor do laser de DFB, um fotodiodo do PIN integrados com uma unidade do pré-amplificador da transporte-impedância (TIA) e de controle de MCU. Todos os módulos satisfazem a classe mim exigências de segurança do laser.
A monitoração digital incorporado dos diagnósticos (DDM) permite o acesso aos parâmetros de funcionamento do tempo real.
Características
Aplicação
Informação pedindo

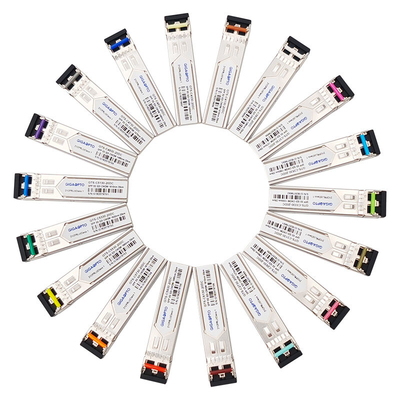

| Número da peça | Descrição | Taxa de dados | Canal de CWDM | Distância do cabo | Cor da trava |
| GTS-C2730-20DC | PIN 20km SMF LC duplo MSA de 3G SDI SMPTE CWDM DFB SFP 1270nm | 3G | 1270nm/- C27 | 20km | Luz - roxo |
| GTS-C2930-20DC | PIN 20km SMF LC duplo MSA de 3G SDI SMPTE CWDM DFB SFP 1290nm | 3G | 1290nm/- C29 | 20km | Azul-céu |
| GTS-C3130-20DC | PIN 20km SMF LC duplo MSA de 3G SDI SMPTE CWDM DFB SFP 1310nm | 3G | 1310nm/- C31 | 20km | Verde amarelo |
| GTS-C3330-20DC | PIN 20km SMF LC duplo MSA de 3G SDI SMPTE CWDM DFB SFP 1330nm | 3G | 1330nm/- C33 | 20km | Ocre amarelo |
| GTS-C3530-20DC | PIN 20km SMF LC duplo MSA de 3G SDI SMPTE CWDM DFB SFP 1350nm | 3G | 1350nm/- C35 | 20km | Rosa |
| GTS-C3730-20DC | PIN 20km SMF LC duplo MSA de 3G SDI SMPTE CWDM DFB SFP 1370nm | 3G | 1370nm/- C37 | 20km | Bege |
| GTS-C3930-20DC | PIN 20km SMF LC duplo MSA de 3G SDI SMPTE CWDM DFB SFP 1390nm | 3G | 1390nm/- C39 | 20km | Branco |
| GTS-C4130-20DC | PIN 20km SMF LC duplo MSA de 3G SDI SMPTE CWDM DFB SFP 1410nm | 3G | 1410nm/- C41 | 20km | Prata |
| GTS-C4330-20DC | PIN 20km SMF LC duplo MSA de 3G SDI SMPTE CWDM DFB SFP 1430nm | 3G | 1430nm/- C43 | 20km | Preto |
| GTS-C4530-20DC | PIN 20km SMF LC duplo MSA de 3G SDI SMPTE CWDM DFB SFP 1450nm | 3G | 1450nm/- C45 | 20km | Laranja amarela |
| GTS-C4730-20DC | PIN 20km SMF LC duplo MSA de 3G SDI SMPTE CWDM DFB SFP 1470nm | 3G | 1470nm/- C47 | 20km | Cinza |
| GTS-C4930-20DC | PIN 20km SMF LC duplo MSA de 3G SDI SMPTE CWDM DFB SFP 1490nm | 3G | 1490nm/- C49 | 20km | Vlolet |
| GTS-C5130-20DC | PIN 20km SMF LC duplo MSA de 3G SDI SMPTE CWDM DFB SFP 1510nm | 3G | 1510nm/- C51 | 20km | Azul |
| GTS-C5330-20DC | PIN 20km SMF LC duplo MSA de 3G SDI SMPTE CWDM DFB SFP 1530nm | 3G | 1530nm/- C53 | 20km | Verde |

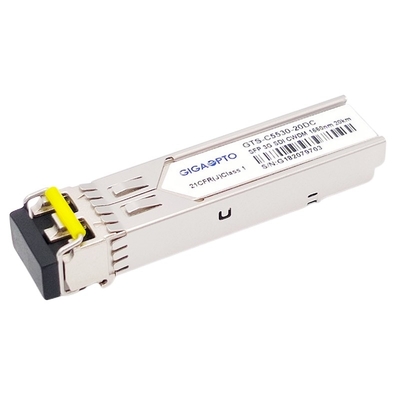

| GTS-C5530-20DC | PIN 20km SMF LC duplo MSA de 3G SDI SMPTE CWDM DFB SFP 1550nm | 3G | 1550nm/- C55 | 20km | Amarelo |
| GTS-C5730-20DC | PIN 20km SMF LC duplo MSA de 3G SDI SMPTE CWDM DFB SFP 1570nm | 3G | 1570nm/- C57 | 20km | Laranja |
| GTS-C5930-20DC | PIN 20km SMF LC duplo MSA de 3G SDI SMPTE CWDM DFB SFP 1590nm | 3G | 1590nm/- C59 | 20km | Vermelho |
| GTS-C6130-20DC | PIN 20km SMF LC duplo MSA de 3G SDI SMPTE CWDM DFB SFP 1610nm | 3G | 1610nm/- C61 | 20km | Brown |
PIN Definition
3G SDI CWDM SFP, 1270nm-1610nm, 20km LC duplo, MSA Pinout
