Detalhes do produto:
|
| Nome do produto: | 3G Digitas BiDi video SFP | Largura de banda: | 50 Mbps - 2,97 Gbps |
|---|---|---|---|
| comprimento de onda: | 1310nm-TX/1550nm-RX | Componentes óticos: | DFB+PIN |
| Conector: | LC simples | Transmissão: | 10km para 3G-SDI |
| Garantia: | 3 anos | Palavras-chaves 1: | Módulo do transceptor de SD/HD/3G SFP BiDi |
| Palavras-chaves 2: | 3G SDI BiDi 1310nm/1550nm 10km | ||
| Destacar: | MSA SFP BiDi,SFP video BiDi,módulo do transceptor de 10km |
||
módulo patológico video do transceptor dos testes padrões de 3G BiDi SFP 1310nm-TX/1550nm-RX 10km para SD/HD/3G-SDI LC SMF DMI MSA Pinout
Especificação funcional

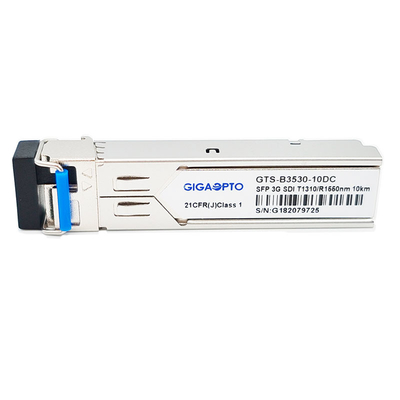

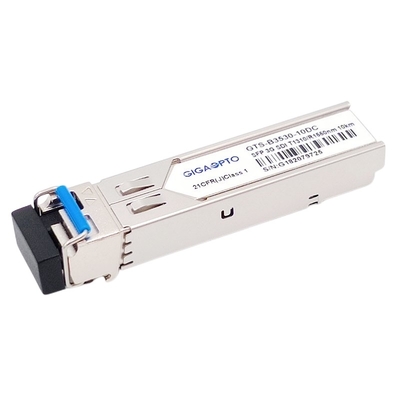

| Nome do produto | 3G Digitas BiDi video SFP | Parte/número | GTS-B3530-10DC |
| Taxa de dados | 2.97Gb/s | MSA Pinout | Sim |
| Módulo-tipo | Transceptor | Temp de funcionamento. | 0°C a 70°C |
| Comprimento de onda | 1310nm-TX/1550nm-RX | Distância | 10km |
| Conector | LC | Meios | SMF |
| Tipo do transmissor | DFB BiDi | Tipo do receptor | PIN |
| Tensão de fonte de alimentação | 3.3V | Atuais totais (típico) | 200mA |
| Poder ótico de TX | -5~0dBm | Receba a sensibilidade | < -18dB=""> |
| Relação da extinção | >5.0dB | Powerbudget | 13dB |
| Testes padrões patológicos | defeito | Diagnósticos | Sim |
| OEM/ODM | Apoiado | Warrnty | 3 anos |
| Aplicação | SD/HD/3G SDI | ||
Descrição
O GTS-B3530-10DC de Gigaopto é 1 módulo ótico bidirecional do transceptor de SFP da fibra projetado transmitir e receber sinais digitais de série óticos como definido em SMPTE 297-2006.
O transceptor é projetado às taxas de dados da transmissão/recepção de 50Mbps a 2.97Gbps e apoia testes padrões patológicos do SDI para SMPTE 259M, SMPTE 344M, SMPTE 292M e a taxa de série de SMPTE 424M, uma distância máxima de 10 quilômetros é realizável com sinais 3Gbps patológicos sobre uma fibra do único-modo (SMF) com um conector simples do LC
O transceptor consiste em três seções: um transmissor do laser de 1310nm DFB, um fotodiodo do PIN 1550nm integrados com um pré-amplificador da transporte-impedância (TIA), o Reclocker, e um controlador de MCU. O transceptor é complacente com acordo da Multi-fonte de SFP (MSA), ele é com o conector de pino de SFP+ 20 para permitir a capacidade quente da tomada. As funções diagnósticas de Digitas estão disponíveis através de um I2C.
Características
Aplicação
PIN Definition
