Detalhes do produto:
|
| Nome do produto: | transceptor ótico de 3G SMPTE BiDi | Largura de banda: | 50Mb/s - 2.97Gb/s |
|---|---|---|---|
| comprimento de onda: | TX1550nm/RX1310nm | Componentes: | DFB Laser/PIN |
| Conector: | LC simples | Distância: | 10km para 3G-SDI |
| Palavras-chaves 1: | Módulo de SD/HD/3G SFP BiDi | Palavras-chaves 2: | Transmissão SFP de SD/HD/3G |
| Destacar: | 3Gb/S único modo BiDi SFP,único modo BiDi SFP de 10km,Módulo de BiDi SFP |
||

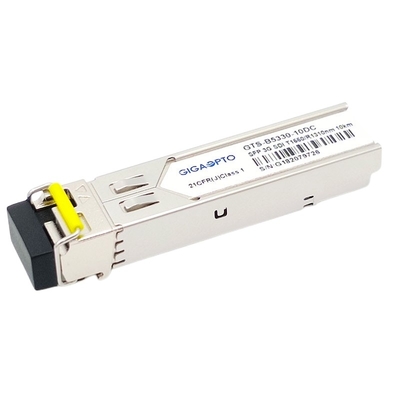

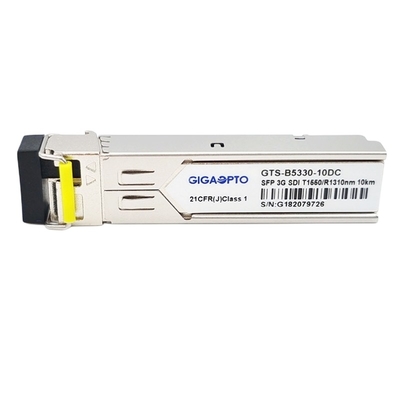

transmissor de 3Gbps MSA SMPTE SFP BiDi TX1550nm/RX1310nm 10km e módulo de receptor para SD/HD/3G-SDI LC SMF DDM
Especificação funcional
| Nome do produto | 3G SMPTE BiDi SFP | Parte/número | GTS-B5330-10DC |
| Taxa de bocado | 50Mbit/s - 2.97Gbit/s | MSA Pinout | Sim |
| Módulo-tipo | Transmissor + receptor | Temp. | COM. |
| Comprimento de onda | TX1550nm/RX1310nm | Distância da fibra | 10km |
| Conector | LC simples | Tipo da fibra | SMF |
| Tipo do LD | DFB BiDi | Tipo do paládio | PIN |
| Tensão de fonte de alimentação | 3.3V | Atuais totais (típico) | 200mA |
| Poder de TX (dBm) | -5~0dBm | Sensibilidade para SMPTE 424M 2,97 Gb/s | < -18dBm=""> |
| Sensibilidade para SMPTE 292M 1,485 Gb/s | < -20dBm=""> | ||
| Relação da extinção | >5.0dB | Poder-orçamento | 12dB |
| Testes padrões patológicos | Apoio | DDM | Sim |
| Segurança de laser | Classe 1 | OEM/ODM | Apoiado |
| Protocolos | SFP MSA | ||
| Aplicação | SD/HD/3G SDI | ||
Descrição
O GTS-B5330-10DC de Gigaopto é 1 módulo ótico bidirecional do transceptor de SFP da fibra projetado transmitir e receber sinais digitais de série óticos como definido em SMPTE 297-2006.
O transceptor é projetado às taxas de dados da transmissão/recepção de 50Mbps a 2.97Gbps e apoia testes padrões patológicos do SDI para SMPTE 259M, SMPTE 344M, SMPTE 292M e a taxa de série de SMPTE 424M, uma distância máxima de 10 quilômetros é realizável com sinais 3Gbps patológicos sobre uma fibra do único-modo (SMF) com o conector simples do LC
É com um transmissor do laser de 1550nm DFB. O receptor que a seção usa um pré-amplificador integrado do detector 1310nm montou em um encabeçamento ótico e em um cargo-amplificador de limitação IC.
O transceptor é complacente com acordo da Multi-fonte de SFP (MSA), ele é com o conector de pino de SFP+ 20 para permitir a capacidade quente da tomada. As funções diagnósticas de Digitas estão disponíveis através de um I2C.
Nota: Esta unidade bidirecional deve ser usada com um outro equipamento do transceptor ou de rede de comprimentos de onda complementares.
Características
Aplicação
PIN Definition
