Detalhes do produto:
|
| Nome do produto: | Transceptor bidirecional de SD/HD/3G SDI SFP | Taxa de dados: | 3Gb/s |
|---|---|---|---|
| comprimento de onda: | TX1310nm/RX1550nm | Componentes: | DFB + PIN |
| Relação: | LC | Alcance: | 40km para 3G-SDI |
| Garantia: | 3-ano | OEM/ODM: | Apoiado |
| Palavras-chaves: | Módulo do transceptor de SD/HD/3G SFP BiDi | ||
| Destacar: | Transceptor video do SDI SFP,transceptor video de 3G SFP,Transceptor do SDI |
||

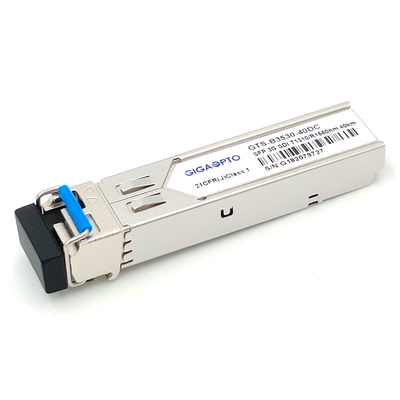

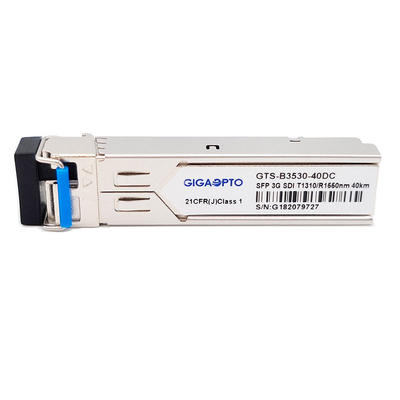

Módulo video MSA do transceptor de SD/HD/3G SDI SFP BIDI LC TX1310nm RX1550nm 40km
Especificação funcional
| Nome do produto | 3G SDI SFP bidirecional | Número da peça | GTS-B3530-40DC |
| Taxa de dados | 2.97Gb/s | MSA/Non-MSA Pinout | MSA |
| Módulo-tipo | Transceptor | Temp de funcionamento. | 0°C a 70°C |
| Comprimento de onda | TX1310nm/RX1550nm | Max Optical Distance | 40km |
| Conector | LC UPC simples | Tipo de cabo | SMF |
| Tipo do transmissor | DFB BiDi | Tipo do receptor | PIN |
| Tensão de fonte de alimentação | 3.3V | Atuais totais (máximo) | 450mA |
| Poder ótico de TX | -2~ +3dBm | Sensibilidade de Rx (3G-SDI) | < -18dB=""> |
| Sensibilidade de Rx (HD-SDI) | < -21dB=""> | ||
| Sensibilidade de Rx (SD-SDI) | < -22dB=""> | ||
| Relação da extinção | >5.0dB | Sobrecarga | > 0dBm |
| Testes padrões patológicos | Apoio | DDM | Sim |
| OEM/ODM | Apoiado | Garantia | 3-ano |
| Aplicação | Padrão de série da relação de Digitas (SDI) Relação elétrico-ótica compatível de SMPTE 297-2006 Sistemas de vigilância remotos da indicação digital ou da segurança Transmissão video profissional Sistema do cinema de Digitas |
||
Descrição
O GTS-B3530-40DC de Gigaopto é 1 módulo ótico do transceptor de BiDi SFP da fibra projetado transmitir e receber sinais digitais de série óticos como definido em SMPTE 297-2006.
O transceptor é projetado às taxas de dados da transmissão/recepção de 50Mbps a 2.97Gbps e apoia testes padrões patológicos do SDI para SMPTE 259M, SMPTE 344M, SMPTE 292M e a taxa de série de SMPTE 424M, uma distância máxima de 40 quilômetros é realizável com sinais 3Gbps patológicos sobre uma fibra do único-modo (SMF) com o conector simples do LC
É com um transmissor do laser de 1310nm DFB. O receptor que a seção usa um pré-amplificador integrado do detector 1550nm montou em um encabeçamento ótico e em um cargo-amplificador de limitação IC.
O transceptor é complacente com acordo da Multi-fonte de SFP (MSA), ele é com o conector de pino de SFP+ 20 para permitir a capacidade quente da tomada. As funções diagnósticas de Digitas estão disponíveis através de um I2C.
Nota: Esta unidade bidirecional deve ser usada com um outro transceptor (nosso GTS-B5330-40DC) ou um equipamento de rede de comprimentos de onda complementares.
Características
Aplicação
PIN Definition
