Detalhes do produto:
|
| Nome do produto: | transceptor de 3G SDI BiDi SFP | Bit rate: | 50 Mb/s - 2,97 Gb/s |
|---|---|---|---|
| comprimento de onda: | TX1550nm/RX1310nm | Componentes: | DFB Lase, PIN |
| Conector: | LC simples | Distância: | 40km para 3G-SDI |
| Garantia: | 3 anos | OEM/ODM: | Apoiado |
| Palavras-chaves: | 3G Digitas SFP video | ||
| Destacar: | Módulo de receptor do transmissor de RX1310nm,Módulo de receptor do transmissor de TX1550nm,SMPTE SFP |
||
módulo patológico video do transceptor dos testes padrões de 3Gb/s BiDi SFP TX1550nm/RX1310nm 40km para SD/HD/3G-SDI LC SMF DDM MSA Pinout
Especificação funcional
| Nome do produto | 3G SDI BiDi SFP | Parte/número | GTS-B5330-40DC |
| Taxa de bocado | 50Mb/s - 2.97Gb/s | Atribuição de PIN | MSA |
| Tipo do módulo | Transmissor + receptor | Temperatura | COM. |
| Comprimento de onda | TX1550nm/RX1310nm | Distância da fibra | 40km @ G.652 |
| Relação | LC simples | Tipo da fibra | fibra do Único-modo |
| Tipo do transmissor | DFB BiDi | Tipo do receptor | PIN |
| Tensão de fonte | 3.3V | Atual (máximo) | 450mA |
| Poder ótico de TX | -2~ +3dBm | Sensibilidade de Rx (3G-SDI) | < -18dB=""> |
| Sensibilidade de Rx (HD-SDI) | < -21dB=""> | ||
| Sensibilidade de Rx (SD-SDI) | < -22dB=""> | ||
| Relação da extinção | >5.0dB | Saturação do receptor | > 0dBm |
| Testes padrões patológicos | defeito | Tempo real diagnóstico | Apoiado |
| OEM/ODM | Apoiado | Protocolos | SFP MSA |
| Aplicações | Do alto densidade Elétrico-à-ótico complacente das relações de SMPTE 297-2006 routeres video | ||
Descrição

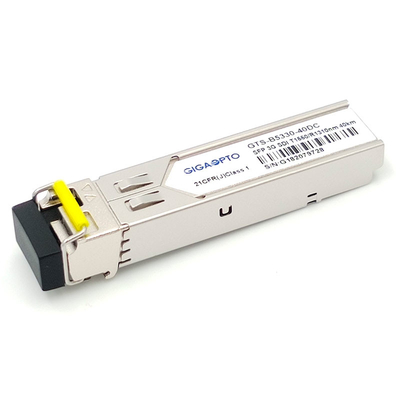

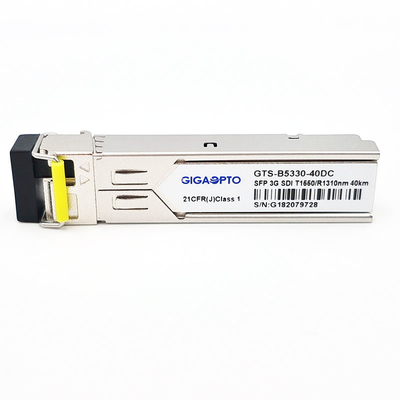

O GTS-B5330-40DC de Gigaopto é 1 módulo ótico do transceptor de BiDi SFP da fibra projetado transmitir e receber sinais digitais de série óticos como definido em SMPTE 297-2006.
O transceptor é projetado às taxas de dados da transmissão/recepção de 50Mbps a 2.97Gbps e apoia testes padrões patológicos do SDI para SMPTE 259M, SMPTE 344M, SMPTE 292M e a taxa de série de SMPTE 424M, uma distância máxima de 40 quilômetros é realizável com sinais 3Gbps patológicos sobre uma fibra do único-modo (SMF) com o conector simples do LC
É com um transmissor do laser de 1310nm DFB. O receptor que a seção usa um pré-amplificador integrado do detector 1550nm montou em um encabeçamento ótico e em um cargo-amplificador de limitação IC.
O transceptor é complacente com acordo da Multi-fonte de SFP (MSA), ele é com o conector de pino de SFP+ 20 para permitir a capacidade quente da tomada. As funções diagnósticas de Digitas estão disponíveis através de um I2C.
Nota: Esta unidade bidirecional deve ser usada com um outro transceptor (nosso GTS-B3530-40DC) ou um equipamento de rede de comprimentos de onda complementares.
Características
Aplicação
PIN Definition
