Detalhes do produto:
|
| Nome do produto: | 3G SDI SFP video TX | Taxa de bocado: | 3Gb/s |
|---|---|---|---|
| Comprimento de onda (TX): | 1310nm | Pin Assignment: | MSA |
| Conector ótico: | LC | Distância: | 10km |
| DDM: | SIM | Garantia: | 3-ano |
| Palavras-chaves: | transmissor video de 3G Digitas único | ||
| Destacar: | 10km SDI SFP,TX1310nm SDI SFP,Transmissor do SD SDI |
||
módulo patológico video MSA Pinout do transceptor dos testes padrões do único transmissor dos DOM LC SMF de 3Gb/s 1310nm 10km
Especificação funcional

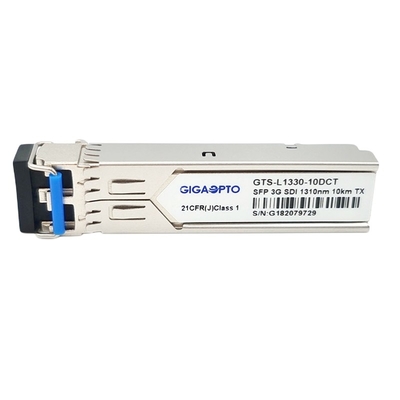

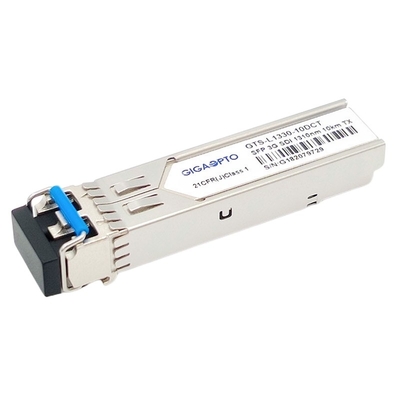

| Nome do produto | 3G SDI SFP video TX | Número da peça | GTS-L1330-10DCT |
| Largura de banda | 50 Mb/s - 2,97 Gb/s | MSA/Non-MSA | MSA |
| Módulo-tipo | Único transmissor | Variação da temperatura | 0 a 70°C/-20 a 85°C |
| Comprimento de onda (TX) | 1310nm | Distância da fibra | 10km |
| Tipo do conector | LC | Tipo de cabo | SMF G.652 |
| Tipo do transmissor | DFB | Peça do receptor | N/A |
| Tensão de fonte de alimentação | 3.3V | Atuais totais (máximo) | 400mA |
| Poder ótico de TX | -7~0dBm | Relação da extinção | >5.0dB |
| Testes padrões patológicos | Apoio como o defeito | Diagnóstico de Digitas | Apoio como o defeito |
| OEM/ODM | Sim | Protocolos | SFP MSA |
| Aplicações | HD-SDI /SD-SDI /3G-SDI | ||
Descrição
O GTS-L1330-10DCT 3G SDI que de Gigaopto o módulo de transmissor video de SFP TX é projetado para aplicações da transmissão video do monocanal sobre a transmissão de 10km em SMF através 1310nm do comprimento de onda com um conector simples do LC, ele apoia as taxas de dados de 50Mb/s a 2.97Gb/s, ele é projetado especificamente para o desempenho robusto na presença dos testes padrões patológicos do SDI para taxas de série de SMPTE 259M, de SMPTE 344M, de SMPTE 292M e de SMPTE 424M.
Este transmissor consiste em duas seções: um transmissor do laser de DFB e de controle de MCU unidade. Todos os módulos satisfazem a classe mim exigências de segurança do laser.
Características
Aplicação
PIN Definition
Nota: A sociedade dos coordenadores filmes e da televisão curtos para SMPTE tem padrões para segurar sinais de vídeo altos da definição com teste padrão patológico. Os padrões de SMPTE chamam atualmente para 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) e 424M (3G-SDI). “SMPTE 424M” é um padrão que expanda em cima de SMPTE 259M, de SMPTE 344M, e de SMPTE 292M permitindo bocado-taxas de 2,970 Gbit/s e de 2.970/1.001 Gbit/s sobre um cabo da único-fibra. Estas bocado-taxas são suficientes para o vídeo 1080p em 50 ou 60 frames por segundo.
