Detalhes do produto:
|
| Nome do produto: | transmissor de 3G SDI | Taxa de bocado: | 3Gb/s |
|---|---|---|---|
| Comprimento de onda (TX): | 1310nm | Pin Assignment: | MSA |
| Conector ótico: | LC | Distância: | 10km |
| DDM: | SIM | Garantia: | 3-ano |
| Palavras-chaves: | Único transmissor do SDI | ||
| Destacar: | transceptor video de 3G SFP,Transceptor video de TX1310nm SFP,HD SDI SFP |
||
módulo patológico video MSA Pinout do transceptor dos testes padrões do único transmissor dos DOM LC SMF de 3Gb/s 1310nm 10km
Especificação funcional
| Nome do produto | transmissor de 3G HD/SDI SFP | Número da peça | GTS-L1330-40DCT |
| Largura de banda | 50Mbps - 2.97Gbps | Pin Assignment | MSA |
| Módulo-tipo | Único TX | Variação da temperatura | Anúncio publicitário |
| Comprimento de onda do centro (TX) | 1310nm | Cabo | 10-kilometer |
| Conector | Palavra simples do LC | Fibra-tipo | SMF |
| Tipo do LD | Laser de DFB | Tipo do paládio | N/A |
| Tensão de fonte de alimentação | +3.3V | Atuais totais (máximo) | 400mA |
| TX potência de saída | -5~0dBm | ER. | >5.0dB |
| Testes padrões patológicos | Com | DDMI | Apoiado como o defeito |
| OEM/ODM | Apoiado | Protocolos | SFP MSA |
| Aplicações | SMPTE 259M, SMPTE 344M, SMPTE 292M e SMPTE 424M | ||
Descrição

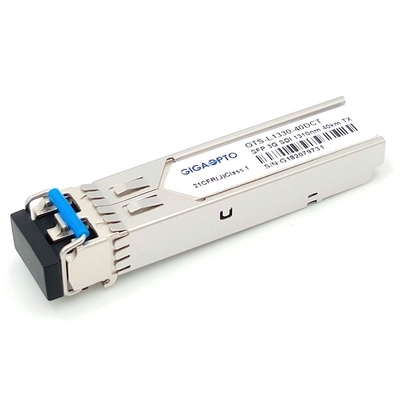

Módulo de transmissor do GTS-L1330-40DCT 3G SDI de Gigaopto o único é um módulo de transmissor ótico de duplo canal do único modo projetado transmitir sinais digitais de série óticos como definido em SMPTE 297-2006.
Apoia de 50Mbps a 3Gbps e é projetado especificamente para transmitido os testes padrões patológicos de SMPTE 259M, de SMPTE 344M, de SMPTE 292M e de SMPTE 424M SDI.
Este transmissor consiste em duas seções: um transmissor do laser de DFB e de controle de MCU unidade. Todos os módulos satisfazem a classe mim exigências de segurança do laser, ele podem transmitir o sinal de 50Mbps ao alcance da transmissão 3Gbps até 40km com sinais 3Gbps patológicos.
É com o conector de pino de SFP 20 para permitir a capacidade quente da tomada, completamente complacente com SFP MSA, padrões SFF-8472. A monitoração digital incorporado dos diagnósticos (DDM) permite o acesso aos parâmetros de funcionamento do tempo real.
É apropriado para aplicações de transmissão digitais a alta definição.
Características
Aplicação
PIN Definition
Transmissor video de HD-SDI SD-SDI 3G-SDI SFP TX1310nm 40KM somente
Nota: A sociedade dos coordenadores filmes e da televisão curtos para SMPTE tem padrões para segurar sinais de vídeo altos da definição com teste padrão patológico. Os padrões de SMPTE chamam atualmente para 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) e 424M (3G-SDI).
SMPTE 297-2006: Este padrão define a relação da fibra ótica para a transmissão e a recepção de sinais do SDI em várias taxas de dados: 3G ~ 12G
SMPTE 259M: 143 a 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1,485 e 1.485/1.001 Gb/s
SMPTE 424M: 2,97 e 2.97/1.001 Gb/s
Estas bocado-taxas são suficientes para o vídeo 1080p em 50 ou 60 frames por segundo.
