Detalhes do produto:
|
| Nome do produto: | módulo video do Único-transmissor 3Gbps | Largura de banda: | 50Mbps - 2.97Gbps |
|---|---|---|---|
| comprimento de onda: | TX-1310nm sem RX | Pin Assignment: | Não MSA Pinout |
| Relação: | Palavra simples do LC | Alcance do cabo: | 40km |
| Temperatura: | Anúncio publicitário | DDMI: | Apoiado |
| Palavras-chaves: | transmissor ótico video de 3Gbps SFP | ||
| Destacar: | Transceptor video simples do LC SFP,transceptor video de 1310nm SFP,transmissor de 40km SFP |
||
Não módulo de transmissor DDM dos testes padrões patológicos video de MSA 3G-SDI SFP Tx somente 1310nm 40km único para SD/HD/3G SDI
Especificação funcional

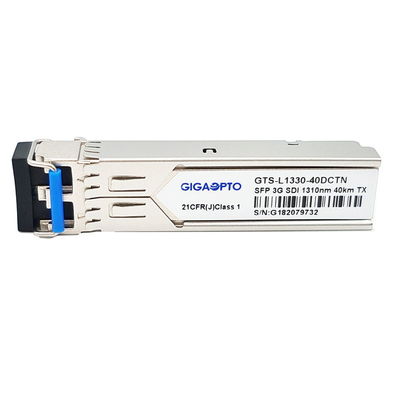

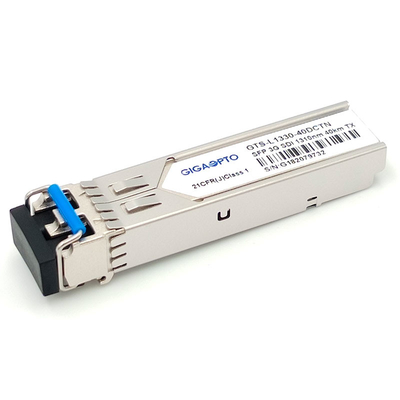

| Nome do produto | Único-transmissor video de 3Gbps SFP | P/N | GTS-L1330-40DCTN |
| Mordeu Rata | Até 2.97Gb/s | Pin Assignment | Não MSA Pinout |
| Tipo do módulo | Único TX | C-temp. | 0 a 70°C |
| Comprimento de onda (TX) | 1310nm | Alcance do cabo | 10km |
| Conector ótico | Palavra simples do LC | Meios | fibra do Único-modo |
| Transmissor | Laser de DFB | Componente do receptor | N/A |
| Tensão de fonte de alimentação | 3.3V | Atual (máximo) | 350mA |
| Poder lançado | -2~+3dBm | ER | >5.0dB |
| Testes padrões patológicos | Apoio como o defeito | DDM | Com |
| OEM/ODM | Sim | MTBF | 1,000,000Hours |
| Aplicações | SD/HD/3G SDI | ||
Descrição
O GTS-L1330-40DCTN 3G SDI SFP que video de Gigaopto o único transmissor é projetado para aplicações da transmissão video do monocanal sobre a distância de 40km em SMF através do comprimento de onda 1310nm com o conector simples do LC, ele apoia as taxas de dados de 50Mb/s a 2.97Gb/s.
Este transmissor é projetado especificamente para o desempenho robusto na presença dos testes padrões patológicos do SDI para taxas de série de SMPTE 259M, de SMPTE 344M, de SMPTE 292M e de SMPTE 424M.
Este transmissor consiste em duas seções: um transmissor do laser de DFB e de controle de MCU unidade. Todos os módulos satisfazem a classe mim exigências de segurança do laser.
É com o conector de pino de SFP 20 para permitir a capacidade quente da tomada, completamente complacente com SFP MSA, tempo real onde as funções de monitoração diagnósticas digitais estejam por mais disponíveis que optado por SFF-8472.
Características
Aplicação
PIN Definition
Nota: A sociedade dos coordenadores filmes e da televisão curtos para SMPTE tem padrões para segurar sinais de vídeo altos da definição com teste padrão patológico. Os padrões de SMPTE chamam atualmente para 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) e 424M (3G-SDI).
SMPTE 297-2006: Este padrão define a relação da fibra ótica para a transmissão e a recepção de sinais do SDI em várias taxas de dados: 3G ~ 12G
SMPTE 259M: 143 a 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1,485 e 1.485/1.001 Gb/s
SMPTE 424M: 2,97 e 2.97/1.001 Gb/s
Estas bocado-taxas são suficientes para o vídeo 1080p em 50 ou 60 frames por segundo.
