Detalhes do produto:
|
| Nome do produto: | módulo video de 3G SFP único-TX | Largura de banda (Gb/s): | 50M - 2.97G |
|---|---|---|---|
| Comprimento de onda do centro: | TX1550nm sem RX | Pin Assignment: | Pin-para fora de MSA |
| Conector ótico: | Receptáculo do LC | Alcance: | 40km em SMF |
| Temp: | Anúncio publicitário | Palavras-chaves: | SFP video |
| Destacar: | Transmissor video de SFP,transmissor de 3Gbps SFP,transmissor de 1550nm SFP |
||

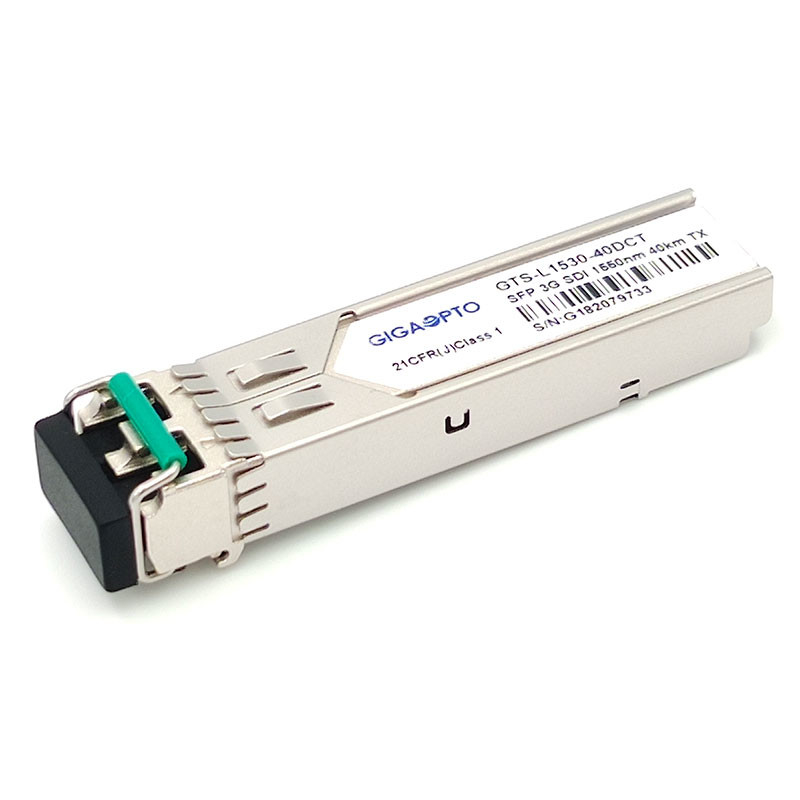

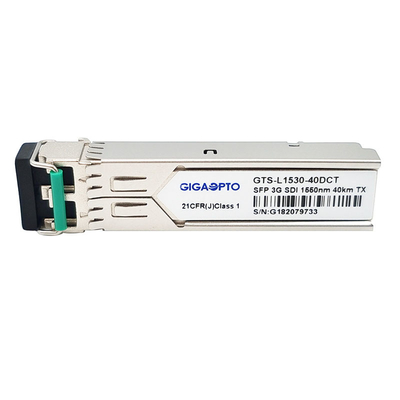

Módulo de transmissor DDM dos testes padrões patológicos video de MSA 3G-SDI SFP Tx somente 1550nm 40km único
Especificação funcional
| Nome do produto | 3G SFP video único-TX | P/N | GTS-L1530-40DCT |
| Mordeu Rata (Gb/s) | Até 2.97G | Pin Assignment | Pin-para fora de MSA |
| Tipo do módulo | Único transmissor | Temp de funcionamento. | 0 a 70°C |
| Comprimento de onda (TX) | 1550nm | Alcance da fibra | 40km |
| Conector ótico | LC | Tipo da fibra | fibra do Único-modo |
| Transmissor | Laser de DFB | Receptor | N/A |
| Tensão de fonte de alimentação | 3.3V | Atual (máximo) | 350mA |
| Poder lançado | -2~+3dBm | ER | >5.0dB |
| Testes padrões patológicos | Apoio como o defeito | DDM | Com |
| OEM/ODM | Sim | Protocolos | SFP MSA |
| Aplicações | SD/HD/3G SDI | ||
Descrição
Módulo video do GTS-L1530-40DCT 3G SFP de Gigaopto o único-TX é projetado para aplicações da transmissão video do monocanal sobre a transmissão de 40km em SMF através do comprimento de onda 1550nm com um conector simples do LC. Apoia as taxas de dados de 50Mb/s a 2.97Gb/s, este transmissor é projetado especificamente para o desempenho robusto na presença dos testes padrões patológicos do SDI para taxas de série de SMPTE 259M, de SMPTE 344M, de SMPTE 292M e de SMPTE 424M.
Este transmissor consiste em duas seções: um transmissor do laser de DFB e de controle de MCU unidade. Todos os módulos satisfazem a classe mim exigências de segurança do laser.
Características
Aplicação
PIN Definition
Nota: A sociedade dos coordenadores filmes e da televisão curtos para SMPTE tem padrões para segurar sinais de vídeo altos da definição com teste padrão patológico. Os padrões de SMPTE chamam atualmente para 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) e 424M (3G-SDI).
SMPTE 297-2006: Este padrão define a relação da fibra ótica para a transmissão e a recepção de sinais do SDI em várias taxas de dados: 3G ~ 12G
SMPTE 259M: 143 a 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1,485 e 1.485/1.001 Gb/s
SMPTE 424M: 2,97 e 2.97/1.001 Gb/s
Estas bocado-taxas são suficientes para o vídeo 1080p em 50 ou 60 frames por segundo.
