transmissor video MSA 1270nm-1610nm 20km SMF LC DDM do transceptor CWDM de 3Gbps DVI SFP único

Módulo de transmissor 20km dos testes padrões patológicos do vídeo de MSA 3G-SDI/HD-SDI/SD-SDI CWDM 1270nm-1610nm SFP único SMF LC DDM

Especificação funcional

Descrição

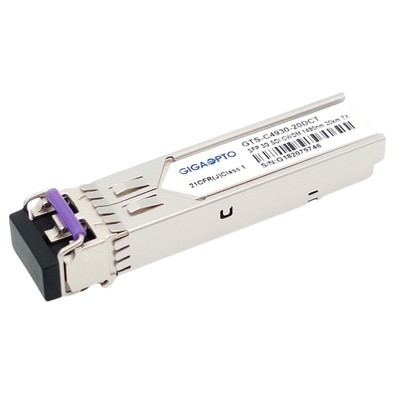

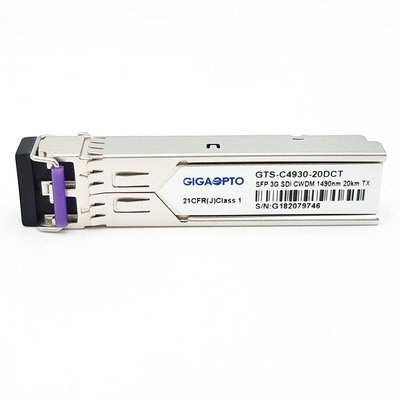

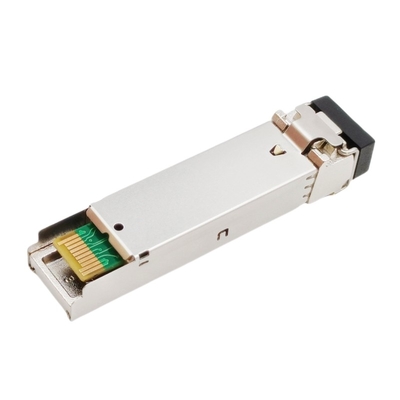

Módulo video do GTS-Cxx30-20DCT 3G SFP de Gigaopto o único-TX é projetado para aplicações da transmissão video do monocanal sobre 20KM sobre um SMF através de um canal desde 1270 nanômetro do comprimento de onda de CWDM a 1610nm (20nm cada etapa) com um conector simples do LC. Apoia as taxas de dados de 50Mb/s a 2.97Gb/s. Este transmissor é projetado especificamente para o desempenho robusto na presença dos testes padrões patológicos do SDI para taxas de série de SMPTE 259M, de SMPTE 344M, de SMPTE 292M e de SMPTE 424M.

Este transmissor consiste em duas seções: um transmissor do laser de DFB e de controle de MCU unidade. Todos os módulos satisfazem a classe mim exigências de segurança do laser.

Informação pedindo

Características

• Testes padrões patológicos video dos apoios para SD-SDI, HD-SDI e 3G-SDI
• SMPTE 297-2006 compatível
• Transmissão sem erros robusta dos sinais de 50Mb/s a 3Gb/s & a até 20km SMF
• Laser de 18CH CWDM DFB
• Cerco do metal para o mais baixo IEM
• Monitoração diagnóstica de Digitas
• Compatível com RoHS
• fonte de alimentação de +3.3V única
• Temperatura de caso de funcionamento: Padrão: 0 a +70°C

Aplicação

• Conversor 3G-SDI/HD-SDI/SD-SDI Elétrico-ótico
• Conversor 3G-SDI/HD-SDI/SD-SDI Ótico-elétrico
• Sistemas de vigilância remotos da indicação digital ou da segurança
• Transmissão video profissional
• Sistema do cinema de Digitas

PIN Definition

Nota: A sociedade dos coordenadores filmes e da televisão curtos para SMPTE tem padrões para segurar sinais de vídeo altos da definição com teste padrão patológico. Os padrões de SMPTE chamam atualmente para 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) e 424M (3G-SDI).

SMPTE 297-2006: Este padrão define a relação da fibra ótica para a transmissão e a recepção de sinais do SDI em várias taxas de dados: 3G ~ 12G

SMPTE 259M: 143 a 360 Mb/s

SMPTE 344M: 540 Mb/s

SMPTE 292: 1,485 e 1.485/1.001 Gb/s

SMPTE 424M: 2,97 e 2.97/1.001 Gb/s

Estas bocado-taxas são suficientes para o vídeo 1080p em 50 ou 60 frames por segundo.
