Detalhes do produto:
|
| Nome do produto: | transmissor de 3G DVI CWDM SFP | Taxa de bocado (Gbps): | 50Mb/s - 3Gb/s |
|---|---|---|---|
| Módulo-tipo: | Único TX | Comprimento de onda/canal: | 1270~1610nm CWDM TX SEM RX |
| Tipo do conector: | Receptáculo do LC | Alcance: | 20km |
| Pin Assignment: | Não MSA | DDMI: | Apoiado |
| Destacar: | transceptor video de 20km SFP,transceptor video de 1270nm SFP,transceptor video de 1610nm SFP |
||
Não módulo de transmissor 20km dos testes padrões patológicos do vídeo de MSA 3G-SDI/HD-SDI/SD-SDI CWDM 1270nm-1610nm SFP único SMF LC DDM
Especificação funcional
| Nome do produto | Transmissor de 3G-SDI CWDM | P/N (número da peça) | GTS-Cxx30-20DCTN |
| Largura de banda (Gb/s) | 0.05Gbps- 2.97Gbps | MSA/Non-MSA Pinout | Não MSA |
| Tipo do módulo | Único transmissor | Temperatura | 0 a 70°C (32 158°F) |
| Comprimento de onda do centro (TX) | Canal C27-C61 | Alcance | 20km |
| Conector | Palavra simples do LC | Tipo da fibra | SMF |
| Tipo do transmissor | DFB CWDM | Componente do receptor | Sem |
| Poder médio de TX | -8 ~ -3dBm | Relação da extinção | >5dB |
| Testes padrões patológicos | Apoio como o defeito | DDMI | Apoiado |
| OEM/ODM | Apoiado | MTBF | 1,000,000Hours |
| Aplicações | Relações Elétrico-à-óticas compatíveis de SMPTE 297-2006 | ||
| Relações do serviço de HDTV/SDTV | |||
Descrição

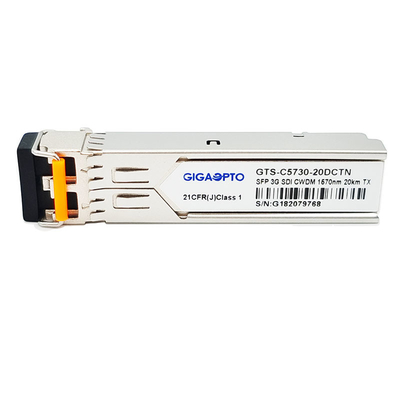

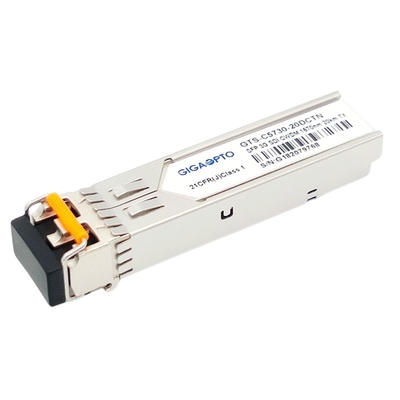

Módulo video do GTS-Cxx30-20DCTN 3G SFP de Gigaopto o único-TX é projetado para aplicações da transmissão video do monocanal sobre 20km sobre um SMF através de um canal desde 1270 nanômetro do comprimento de onda de CWDM a 1610nm (20nm cada etapa) com um conector simples do LC. Apoia as taxas de dados de 50Mb/s a 2.97Gb/s. Este transmissor é projetado especificamente para o desempenho robusto na presença dos testes padrões patológicos do SDI para taxas de série de SMPTE 259M, de SMPTE 344M, de SMPTE 292M e de SMPTE 424M.
Este transmissor consiste em duas seções: um transmissor do laser de DFB e de controle de MCU unidade. Todos os módulos satisfazem a classe mim exigências de segurança do laser.
Informação pedindo

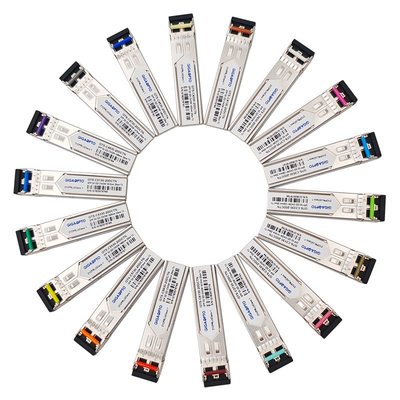

| Número da peça | Descrição 3G DVI CWDM único TX | Canal de CWDM | Alcance | PIN-atribuição | Cor da trava |
| GTS-C2730-20DCTN | único transmissor de 3G CWDM SFP | 1270nm/- C27 | 20km | Não MSA | Luz - roxo |
| GTS-C2930-20DCTN | único transmissor de 3G CWDM SFP | 1290nm/- C29 | 20km | Não MSA | Azul-céu |
| GTS-C3130-20DCTN | único transmissor de 3G CWDM SFP | 1310nm/- C31 | 20km | Não MSA | Verde amarelo |
| GTS-C3330-20DCTN | único transmissor de 3G CWDM SFP | 1330nm/- C33 | 20km | Não MSA | Ocre amarelo |
| GTS-C3530-20DCTN | único transmissor de 3G CWDM SFP | 1350nm/- C35 | 20km | Não MSA | Rosa |
| GTS-C3730-20DCTN | único transmissor de 3G CWDM SFP | 1370nm/- C37 | 20km | Não MSA | Bege |
| GTS-C3930-20DCTN | único transmissor de 3G CWDM SFP | 1390nm/- C39 | 20km | Não MSA | Branco |
| GTS-C4130-20DCTN | único transmissor de 3G CWDM SFP | 1410nm/- C41 | 20km | Não MSA | Prata |
| GTS-C4330-20DCTN | único transmissor de 3G CWDM SFP | 1430nm/- C43 | 20km | Não MSA | Preto |
| GTS-C4530-20DCTN | único transmissor de 3G CWDM SFP | 1450nm/- C45 | 20km | Não MSA | Laranja amarela |
| GTS-C4730-20DCTN | único transmissor de 3G CWDM SFP | 1470nm/- C47 | 20km | Não MSA | Cinza |
| GTS-C4930-20DCTN | único transmissor de 3G CWDM SFP | 1490nm/- C49 | 20km | Não MSA | Vlolet |
| GTS-C5130-20DCTN | único transmissor de 3G CWDM SFP | 1510nm/- C51 | 20km | Não MSA | Azul |
| GTS-C5330-20DCTN | único transmissor de 3G CWDM SFP | 1530nm/- C53 | 20km | Não MSA | Verde |
| GTS-C5530-20DCTN | único transmissor de 3G CWDM SFP | 1550nm/- C55 | 20km | Não MSA | Amarelo |
| GTS-C5730-20DCTN | único transmissor de 3G CWDM SFP | 1570nm/- C57 | 20km | Não MSA | Laranja |
| GTS-C5930-20DCTN | único transmissor de 3G CWDM SFP | 1590nm/- C59 | 20km | Não MSA | Vermelho |
| GTS-C6130-20DCTN | único transmissor de 3G CWDM SFP | 1610nm/- C61 | 20km | Não MSA | Brown |
Características
Variação da temperatura de funcionamento comercial do caso: 0℃ a 70℃
Aplicação
PIN Definition
