transmissor video 1270nm 1610nm 40km SMF LC DDM MSA do transceptor CWDM de 3Gbps SDI SFP único

Módulo de transmissor 40km dos testes padrões patológicos do vídeo de 3G-SDI/HD-SDI/SD-SDI SFP CWDM 1270nm-1610nm único SMF LC DDM MSA

Especificação funcional

Descrição

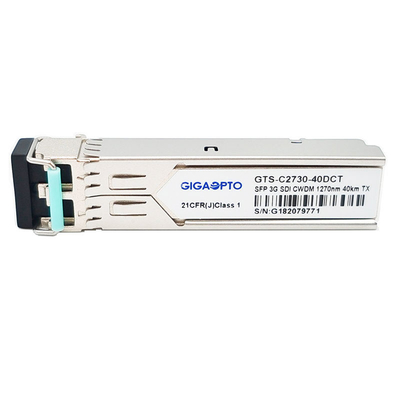

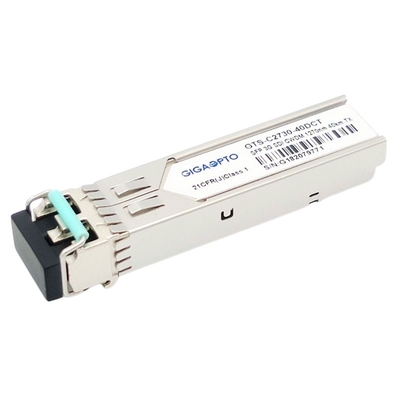

O módulo de transmissor do GTS-Cxx30-40DCT SMPTE 3G CWDM SFP de Gigaopto é projetado para aplicações da transmissão video do monocanal sobre 40KM sobre um SMF através de um canal desde 1270 nanômetro do comprimento de onda de CWDM a 1610nm (20nm cada etapa) com um conector simples do LC. Apoia as taxas de dados de 50Mb/s a 2.97Gb/s. Este transmissor é projetado especificamente para o desempenho robusto na presença dos testes padrões patológicos do SDI para taxas de série de SMPTE 259M, de SMPTE 344M, de SMPTE 292M e de SMPTE 424M.

Este transmissor consiste em duas seções: um transmissor do laser de DFB e de controle de MCU unidade. Todos os módulos satisfazem a classe mim exigências de segurança do laser.

Informação pedindo

Características

• Testes padrões patológicos video dos apoios para SD-SDI, HD-SDI e 3G-SDI
• SMPTE 297-2006 compatível
• Transmissão sem erros robusta dos sinais de 50Mb/s a 3Gb/s & a até 40km SMF

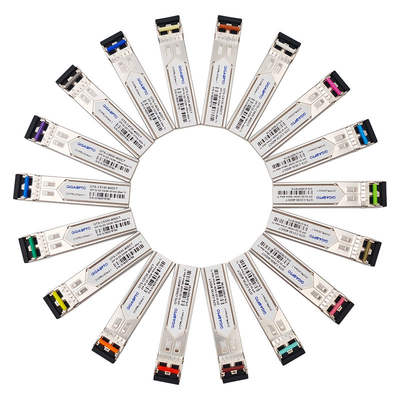

• 18 laser do canal CWDM DFB, sem receptor
• Cerco do metal para o mais baixo IEM
• Monitoração diagnóstica de Digitas
• Compatível com RoHS
• fonte de alimentação de +3.3V única
• Temperatura de caso de funcionamento: Padrão: 0 a +70°C

Aplicação

• Conversor 3G-SDI/HD-SDI/SD-SDI Elétrico-ótico
• Conversor 3G-SDI/HD-SDI/SD-SDI Ótico-elétrico
• Sistemas de vigilância remotos da indicação digital ou da segurança
• Transmissão video profissional
• Sistema do cinema de Digitas

PIN Definition
