Detalhes do produto:
|
| Nome do produto: | transmissores duplos de 3G SFP BiDi | Largura de banda (Gbps): | 50Mbit/s-2.97Gbit/s |
|---|---|---|---|
| Tipo: | Transmissores duplos em 1 porto da fibra | Comprimento de onda do centro: | TX_1 1310nm/TX_2 1550nm |
| Conector: | Palavra simples do LC | Distância: | 10km |
| Atribuição Pin: | Não-MSA | Garantia: | 3-ano |
dos transmissores 3Gbps o vídeo digital 1310nm/1550nm duplos bidirecionais/módulo audio do sfp apoia os testes padrões patológicos video para SD-SDI, HD-SDI e 3G-SDI não MSA Pinout 10km LC DDM
Especificação funcional

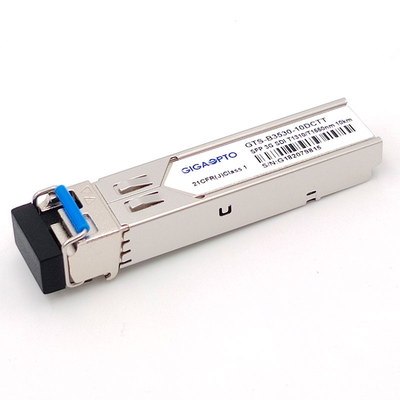

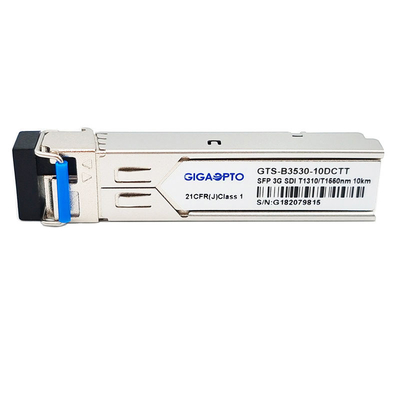

| Nome do produto | Transmissores duplos de 1 BiDi da fibra | P/N (número da peça) | GTS-B3530-10DCTT |
| Bit rate (Gbps) | 50Mb/s- 2.97Gb/s | Pin Assignment | Não-MSA Pinout |
| Tipo do módulo | Transmissores duplos | Temperatura de funcionamento | 0 a 70°C/-20 a 85°C |
| Comprimento de onda do centro (TX) | TX_1 1310nm/TX_2 1550nm | Max Fiber Length | 10km |
| Conector ótico | Receptáculo simples do LC | Meios | SMF |
| Tipo do transmissor | DFB BiDi | Componente do receptor | N/A |
| Tensão de fonte de alimentação | 3.3V | Corrente da fonte (máxima) | 300mA |
| Tx_1 1310nm potência de saída | -5~0dBm | Relação da extinção | >5dB |
| Tx_2 1550nm potência de saída | -8~-3dBm | Tempo da garantia | 3 anos |
| Apoio patológico video dos testes padrões | Sim | OEM/ODM | Sim |
| Protocolos | SFP MSA, SFF-8472, RoHS, CE, FCC | ||
| Aplicação | SD/HD/3G SDI | ||
| Número da peça | SDI | Taxa de dados | Max Link Distance |
| GTS-B3530-10DCTT | 3G-SDI | 2.97Gbps | 10km |
| HD-SDI | 1.485Gbps | 21km | |
| SD-SDI | 270Mbps | 30km |
Descrição
O GTS-B3530-10DCTT é um 1 módulo de transmissor de duplo canal bidirecional da fibra projetado transmitir sinais digitais de série óticos como definido em SMPTE 297-2006. Apoia as taxas de dados de 50Mb/s a 2.97Gb/s.This que o módulo de transmissor duplo é projetado especificamente para o desempenho robusto na presença dos testes padrões patológicos do SDI para SMPTE 259M, às taxas de série de SMPTE 344M, de SMPTE 292M e de SMPTE 424M.
É com o conector de pino de SFP 20 para permitir a capacidade quente da tomada. É com o independente dois 1310 1550 do laser do nanômetro transmissores do nanômetro e. Cada transmissor pode transmitir o sinal de 50 Mb/s a 2.97Gb/s com até 30 quilômetros da fibra do único-modo ao usar o GTS-B3530-10DCRR como o receptor. Uma distância máxima de 10 quilômetros é realizável com sinais 3Gb/s patológicos.
Características
Aplicação
PIN Definition
