Detalhes do produto:
|
| Artigo: | receptores duplos de 3G SFP BiDi | Dados-taxa: | 50Mbps-2.97Gbps |
|---|---|---|---|
| Tipo: | Receptores duplos em BOSA | Comprimento de onda do centro: | RX1_1310nm/RX2_1550nm |
| Conector: | Palavra simples do LC | Distância: | 10km |
| Atribuição Pin: | Não-MSA Pinout | OEM/ODM: | Disponível |
dos receptores 3Gbps o vídeo digital 1310nm/1550nm duplos bidirecionais/módulo audio do sfp apoia os testes padrões patológicos video para SD-SDI, HD-SDI e 3G-SDI não MSA Pinout 10km LC DDM
Especificação funcional
| Nome do produto | Receptores duplos de 3G-SDI BiDi | Largura de banda (Gbps) | 50 Mbit/s - 2,97 Gbit/s |
| Fatora de formulários | SFP 2RX em 1-Fiber | Pin Assignment | Não-MSA Pinout |
| Testes padrões patológicos video | Apoio | Temperatura | Funcionamento: 0 a 70°C (32 158°F) |
| Comprimento de onda do centro (RX) | 1310nm - RX1/1550nm-RX2 | Transmissão | 10km |
| Relação | Receptáculo simples do LC | Tipo da fibra | SMF |
| Peça do transmissor | N/A | Tipo dos receptores | PIN (2*PIN em BOSA) |
| Tensão de fonte de alimentação | 3.3V | Corrente da fonte (máxima) | 200mA |
| Protocolos | SFP MSA | Sobrecarga do receptor | > 0dBm |
| Sensibilidade do receptor (PRBS) | SD-SDI:<-20dbm> | ||
| Sensibilidade do receptor (patológica) | SD-SDI:<-16dbm> | ||
| Diagnóstico de Digitas | Apoio | Garantia | 3-ano |
| OEM/ODM | Apoio | MTBF | 1,000,000Hours |
| Aplicação | Relações Elétrico-à-óticas compatíveis de SMPTE 297-2006 | ||
| Relações do serviço de HDTV/SDTV | |||
Distância da relação
| Número da peça | SDI | Taxa de dados | Max Link Distance |
| GTS-B3530-10DCRR | 3G-SDI | 2.97Gbps | 10km |
| HD-SDI | 1.485Gbps | 21km | |
| SD-SDI | 270Mbps | 30km |
Descrição

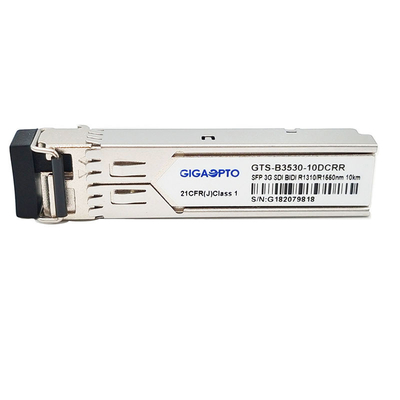

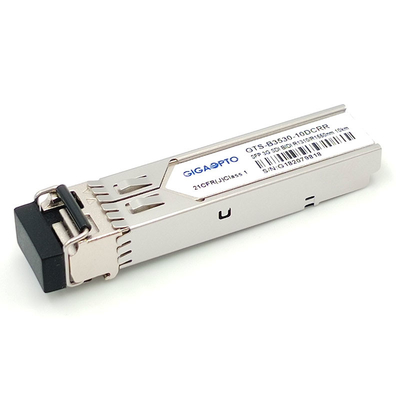

O GTS-B3530-10DCRR é uma 1 fibra que o módulo de receptor de duplo canal bidirecional é projetado transmitir sinais digitais de série óticos como definido em SMPTE 297-2006. Apoia as taxas de dados de 50Mb/s a 2.97Gb/s. Este módulo de receptor duplo é projetado especificamente para o desempenho robusto na presença dos testes padrões patológicos do SDI para taxas de série de SMPTE 259M, de SMPTE 344M, de SMPTE 292M e de SMPTE 424M.
É com o conector de pino de SFP 20 para permitir a capacidade quente da tomada. É com o independente dois 1310 1550 do laser do nanômetro receptores do nanômetro e. Cada receptor pode receber o sinal de 50 Mb/s a 2.97Gb/s com a até 30km da fibra do único-modo ao usar o GTS-B3530-10DCTT como o transmissor. Uma distância máxima de 10km é realizável com sinais 3Gb/s patológicos.
Características
Aplicação
PIN Definition
