Detalhes do produto:
|
| Nome do produto: | transceptor de 6G SDI CWDM | Dados-taxa: | 50Mbps~6Gbps |
|---|---|---|---|
| Pacote: | SFP | Relação: | Duplex do LC |
| Alcance da fibra: | 20km | Palavras-chaves: | transceptor de 6G UHD-SDI |

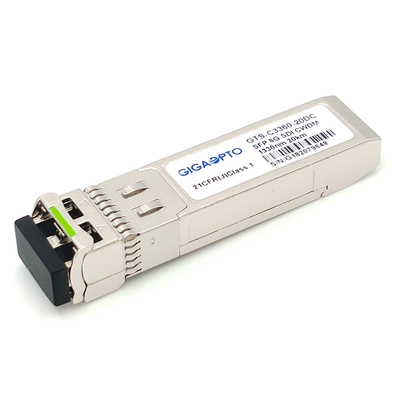

6Gbps CWDM 1270nm - módulo video do transceptor 1450nm para SD/HD/3G/6G/SDI
Descrição de produtos de 6sériesdotransceptordeG-SDICWDMSFP1270nm~1450nm
Esta série video do transceptor 6Gbps é o elevado desempenho, módulo eficaz na redução de custos para aplicações de dois canais da transmissão video.
Apoia taxas de dados de 50Mbps a 5.94Gbps e é projetado especificamente para o desempenho robusto na presença dos testes padrões patológicos do SDI para as taxas SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M e ST-2081 de série. Um alcance máximo até 20km da relação sobre a fibra do Único-modo (SMF) através do comprimento de onda desde 1270 nanômetro de CWDM ao canal 1450nm.

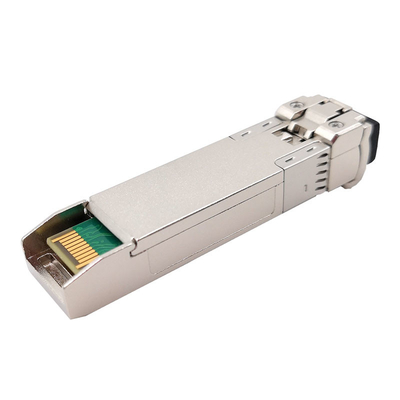

O transceptor inclui três seções: um laser de DFB, um fotodiodo do PIN integrado com um pré-amplificador da transporte-impedância (TIA), Reclocker, e um controlador de MCU. O transceptor é complacente com acordo da Multi-fonte de SFP (MSA), ele é com o conector de pino de SFP+ 20 para permitir a capacidade quente da tomada. As funções diagnósticas de Digitas estão disponíveis através de um I2C.
Especificação funcional
| Nome do produto | 6G CWDM video SFP | Taxa de bocado | 50 Mbit/s - 5,94 Gbit/s |
| Tipo do módulo | Transmissor + receptor | MSA/Non-MSA Pinout | MSA |
| Fatora de formulários | SFP | Temperatura de funcionamento | /Industrial comercial |
| Canal do comprimento de onda | CWDM (1270~1450) nanômetro | Transmissão | 20km |
| Conector ótico | LC frente e verso | Tipo de cabo | G.652 SMF |
| Tipo do LD | DFB CWDM | Tipo do paládio | PIN |
| Tensão de fonte | 3.3V | Fonte atual | 400mA (máximo) |
| Poder de TX | -6~0dBm | Sensibilidade do receptor | < -14dB=""> |
| Relação da extinção | >7.0dB | Sobrecarga do receptor | > 0.5dBm |
| Diagnóstico de Digitas | Apoiado | Garantia | 3 anos |
| Apoio patológico video dos testes padrões | sim | Peso | 0.025kg |
| Aplicação | SD/HD/3G/6G SDI | ||
Características
0°C a +70°C
-40°C a +85°C
Aplicações
Informação pedindo

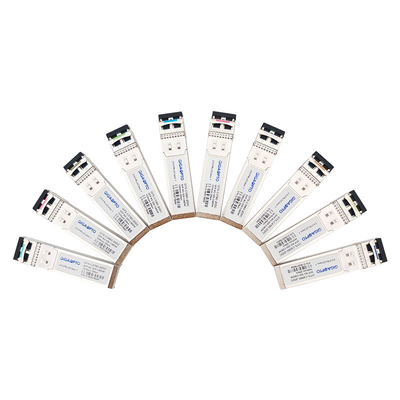

| Número da peça | Descrição | Taxa de dados | Canal de CWDM | Distância do cabo | Cor da trava |
| GTS-C2760-20DC | PIN 20km SMF LC duplo MSA do módulo 1270nm de 6G SDI CWDM DFB SFP | 6Gbps | 1270nm /-C27 | 20km | Luz - roxo |
| GTS-C2960-20DC | PIN 20km SMF LC duplo MSA do módulo 1290nm de 6G SDI CWDM DFB SFP | 6Gbps | 1290nm/- C29 | 20km | Azul-céu |
| GTS-C3160-20DC | PIN 20km SMF LC duplo MSA do módulo 1310nm de 6G SDI CWDM DFB SFP | 6Gbps | 1310nm/- C31 | 20km | Verde amarelo |

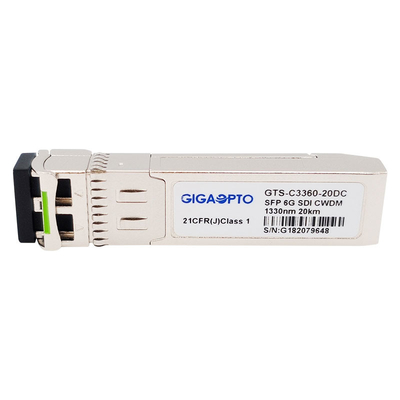

| GTS-C3360-20DC | PIN 20km SMF LC duplo MSA do módulo 1330nm de 6G SDI CWDM DFB SFP | 6Gbps | 1330nm/- C33 | 20km | Ocre amarelo |
| GTS-C3560-20DC | PIN 20km SMF LC duplo MSA do módulo 1350nm de 6G SDI CWDM DFB SFP | 6Gbps | 1350nm/- C35 | 20km | Rosa |
| GTS-C3760-20DC | PIN 20km SMF LC duplo MSA do módulo 1370nm de 6G SDI CWDM DFB SFP | 6Gbps | 1370nm/- C37 | 20km | Bege |
| GTS-C3960-20DC | PIN 20km SMF LC duplo MSA do módulo 1390nm de 6G SDI CWDM DFB SFP | 6Gbps | 1390nm/- C39 | 20km | Branco |
| GTS-C4160-20DC | PIN 20km SMF LC duplo MSA do módulo 1410nm de 6G SDI CWDM DFB SFP | 6Gbps | 1410nm/- C41 | 20km | Prata |
| GTS-C4360-20DC | PIN 20km SMF LC duplo MSA do módulo 1430nm de 6G SDI CWDM DFB SFP | 6Gbps | 1430nm/- C43 | 20km | Preto |
| GTS-C4560-20DC | PIN 20km SMF LC duplo MSA do módulo 1450nm de 6G SDI CWDM DFB SFP | 6Gbps | 1450nm/- C45 | 20km | Laranja amarela |
PIN Definition
