Detalhes do produto:
|
| Nome do produto: | 6G SMPTE BIDI SFP | Taxa de bocado: | 50Mbps~5.94Gbps |
|---|---|---|---|
| Pacote/tecnologia: | SFP 1 fibra | Conector: | Palavra simples do LC |
| Alcance: | 10km | Palavras-chaves: | 6G TX1310nm/RX1550nm |
módulos MSA do transceptor de 6G SDI SMPTE SFP BIDI LC TX1310nm RX1550nm 10km
Descrição de produtos

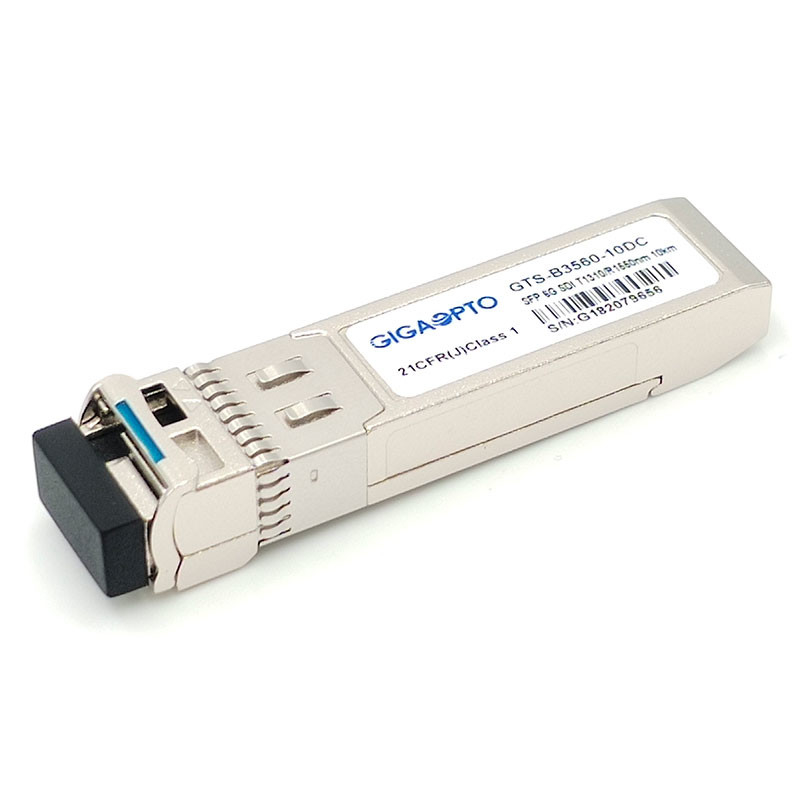

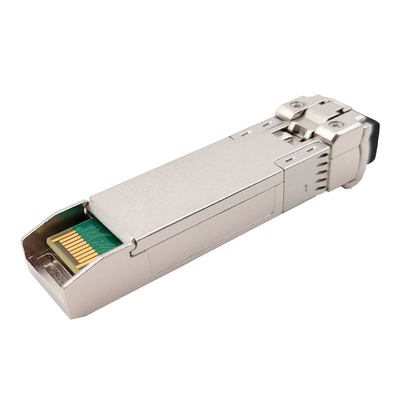

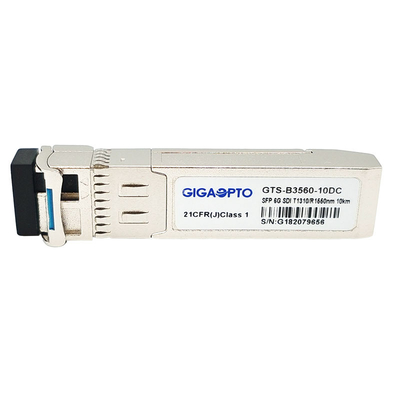

O GTS-B3560-10DC de Gigaopto é um módulo ótico bidirecional do transceptor de SFP da fibra projetado para aplicações da transmissão video.
O transceptor é projetado às taxas de dados da transmissão/recepção de 50Mbps a 5.94Gbps e apoia testes padrões patológicos do SDI para SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M e a taxa ST-2081 de série, uma distância máxima de 10 quilômetros é realizável com sinais 6Gbps patológicos sobre uma fibra do único-modo (SMF) com um conector simples do LC.
O transceptor consiste em três seções: um transmissor do laser de 1310nm DFB, um fotodiodo do PIN 1550nm integrados com um pré-amplificador da transporte-impedância (TIA), o Reclocker, e um controlador de MCU. O transceptor é complacente com acordo da Multi-fonte de SFP (MSA), ele é com o conector de pino de SFP+ 20 para permitir a capacidade quente da tomada. As funções diagnósticas de Digitas estão disponíveis através de um I2C.
Especificação funcional
| Produto | 6G BiDi video SFP | Número da peça | GTS-B3560-10DC |
| Max Data Rate | 5.94Gb/s | MSA Pinout | Sim |
| Módulo-tipo | Transmissor + receptor | Temp de funcionamento. | 0°C ao °C de 70°C /-40 a +85°C |
| Comprimento de onda do centro | 1310nm-TX/1550nm-RX | Transmissão de fibra | 10km |
| Relação /Polish | LC simples UPC | Tipo da fibra | SMF G.652 |
| Tipo do transmissor | DFB BiDi | Tipo do receptor | PIN |
| Tensão de fonte de alimentação | 3.3V | Atuais totais (típico) | 200mA |
| Poder ótico de TX | -6~+1dBm | Receba a sensibilidade | < -14dB=""> |
| Relação da extinção | >7.0dB | Diagnósticos de Digitas | Sim |
| Testes padrões patológicos video | Apoio como o defeito | Peso | 0.025kg |
| Aplicação | SD/HD/3G/6G SDI | ||
Características
0°C a +70°C
-40°C a +85°C
Aplicações
PIN Definition
