Detalhes do produto:
|
| Nome do produto: | transceptor de 6G SDI BIDI | Max Bit-Rate: | 5.94Gbps |
|---|---|---|---|
| Pacote/tecnologia: | SFP 1 fibra bidirecional | Conector ótico: | LC simples |
| Max Reach: | 10km | Palavras-chaves: | módulo video do transceptor de 6Gbps BIDI |
módulos MSA do transceptor de 6G SDI SMPTE SFP BIDI LC TX1550nm RX1310nm 10km
Descrição de produtos

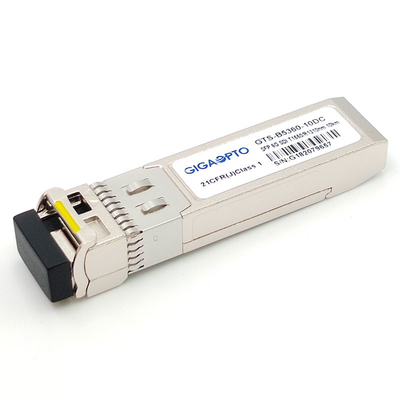

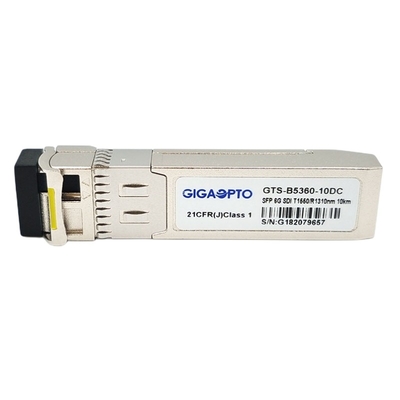

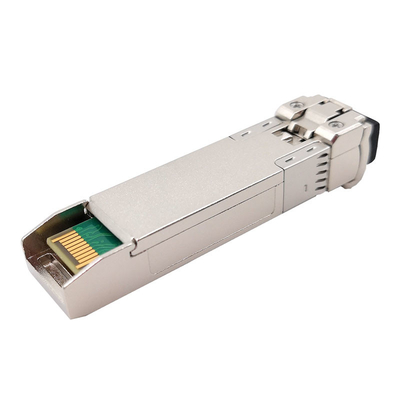

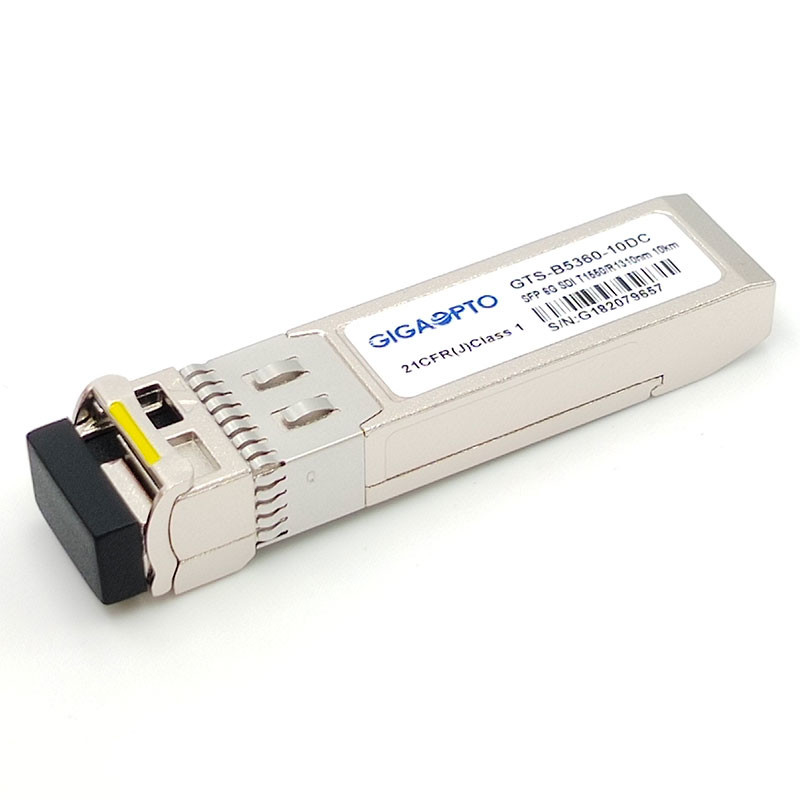

O GTS-B5360-10DC de Gigaopto é um módulo ótico bidirecional do transceptor de SFP da fibra projetado para aplicações da transmissão video.
O transceptor é projetado às taxas de dados da transmissão/recepção de 50Mbps a 5.94Gbps e apoia testes padrões patológicos do SDI para SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M e a taxa ST-2081 de série, uma distância máxima de 10 quilômetros é realizável com sinais 6Gbps patológicos sobre uma fibra do único-modo (SMF) com um conector simples do LC
O transceptor consiste em três seções: um transmissor do laser de 1310nm DFB, um fotodiodo do PIN 1550nm integrados com um pré-amplificador da transporte-impedância (TIA), o Reclocker, e um controlador de MCU. O transceptor é complacente com acordo da Multi-fonte de SFP (MSA), ele é com o conector de pino de SFP+ 20 para permitir a capacidade quente da tomada. As funções diagnósticas de Digitas estão disponíveis através de um I2C.
Especificação funcional
| Produto | transceptor de 6G SDI BIDI | Número da peça | GTS-B5360-10DC |
| Max Bit Rate | 5.94Gb/s | MSA Pinout | Sim |
| Módulo-tipo | Transceptor | Temperatura de funcionamento | 0°C ao °C de 70°C /-40 a +85°C |
| Comprimento de onda do centro | TX1310nm /RX1550nm | Max Distance | 10km |
| Conector /Polish | LC simples UPC | Meios | Fibra do único modo |
| Componente do transmissor | DFB BiDi | Componente do receptor | PIN |
| Tensão de fonte de alimentação | 3.3V | Atuais totais (típico) | 200mA |
| TX potência de saída | -6~+1dBm | Sensibilidade de RX | < -14dB=""> |
| Relação da extinção | >7.0dB | Monitoração | Sim |
| Apoio patológico video dos testes padrões | defeito | Peso | 25gram |
| Aplicação | transmissão do sinal ótico do vídeo 4K (6G Ultra-SDI), SMPTE 424M/297M (1080p-2.97Gbps), SMPTE 292M/297M (HDTV-1.485Gbps), SMPTE 259M/297M (SDTV-270Mbps), até a relação 6Gbps ótica | ||
Características
0°C a +70°C
-40°C a +85°C
Aplicações
PIN Definition
