Detalhes do produto:
|
| Produto: | Módulo de transmissor de 6G-SDI CWDM | Taxa de dados (Gb/s): | 50Mb/s - 5.94Gb/s |
|---|---|---|---|
| Tipo do módulo: | Único transmissor | comprimento de onda: | 1270~1450nm CWDM |
| Relação: | Receptáculo simples do LC | Distância: | 20km |
| MSA/Non MSA: | MSA | OEM/ODM: | Apoio |

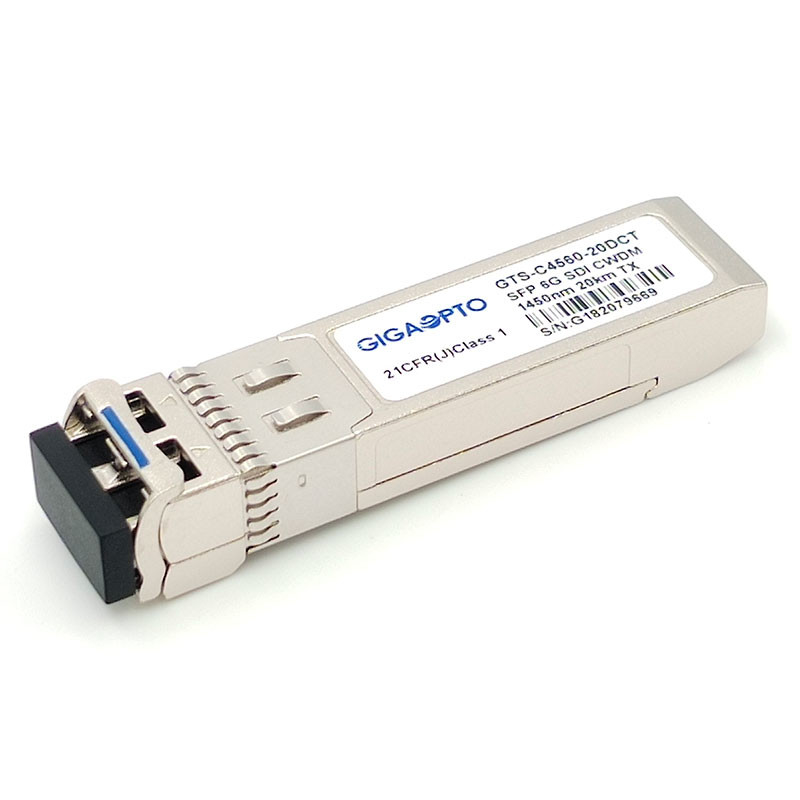

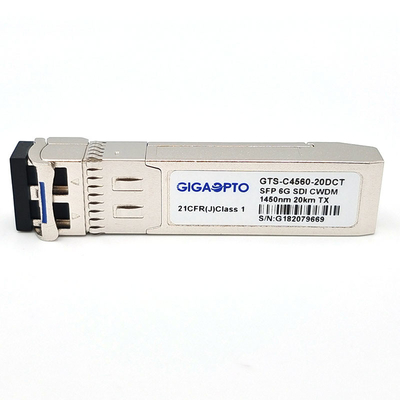

DOM MSA do módulo de transmissor 1270nm-1450nm de 6G SDI os únicos CWDM 20km LC
Especificação funcional
| Produto | Transmissor de 6G-SDI CWDM | P/N | GTS-Cxx60-20DCT |
| Mordeu Rata (Gb/s) | 50Mb/s - 5.94Gb/s | Pin Assignment | MSA |
| Tipo | Único transmissor | Temperatura | 0 a 70°C (32 158°F) |
| Comprimento de onda do centro (TX) | 1270nm~1450nm | Transmissão | 20km |
| Tipo do conector | LC simples | Tipo de cabo | G.652 SMF |
| Tipo de TX | Laser de CWDM DFB | Peça de RX | N/A |
| Poder da saída de TX (dBm) | -8~ -3dBm | Relação da extinção (DB) | >5dB |
| Testes padrões patológicos video | Apoio como o defeito | Monitoração diagnóstica de Digitas | Apoiado |
| OEM/ODM | Apoiado | Tempo da garantia | 3 anos |
| Aplicações | SD/HD/3G/6G SDI | ||
Descrição
Módulo de transmissor video do GTS-Cxx60-20DCT 6G SDI de Gigaopto o único é projetado para aplicações da transmissão video do monocanal sobre 20km sobre a fibra do único modo G.652 através de um canal desde 1270 nanômetro do comprimento de onda de CWDM a 1450nm (20nm cada etapa) com um conector simples do LC. Apoia as taxas de dados de 50Mb/s a 5.94Gb/s. Este transmissor é projetado especificamente para o desempenho robusto na presença dos testes padrões patológicos do SDI para as taxas SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M e ST-2081 de série.
Este transmissor consiste em duas seções: um transmissor do laser de DFB e de controle de MCU unidade. Todos os módulos satisfazem a classe mim exigências de segurança do laser.
Este módulo de transmissor é completamente complacente com MSA SFP e SFF-8472, função de monitoração diagnóstica digital do tempo real está disponível através da relação de I2C.
É apropriado para aplicações de transmissão digitais a alta definição.
Informação pedindo
| Número da peça | Descrição | Taxa de dados | Canal de CWDM | Max Reach (quilômetros) | Cor da trava |
| GTS-C2760-20DCT | módulo de transmissor LC de 6G SDI CWDM único MSA | 6Gbps | 1270nm/- C27 | 20km | Luz - roxo |
| GTS-C2960-20DCT | módulo de transmissor LC de 6G SDI CWDM único MSA | 6Gbps | 1290nm/- C29 | 20km | Azul-céu |
| GTS-C3160-20DCT | módulo de transmissor LC de 6G SDI CWDM único MSA | 6Gbps | 1310nm/- C31 | 20km | Verde amarelo |
| GTS-C3360-20DCT | módulo de transmissor LC de 6G SDI CWDM único MSA | 6Gbps | 1330nm/- C33 | 20km | Ocre amarelo |
| GTS-C3560-20DCT | módulo de transmissor LC de 6G SDI CWDM único MSA | 6Gbps | 1350nm/- C35 | 20km | Rosa |
| GTS-C3760-20DCT | módulo de transmissor LC de 6G SDI CWDM único MSA | 6Gbps | 1370nm/- C37 | 20km | Bege |
| GTS-C3960-20DCT | módulo de transmissor LC de 6G SDI CWDM único MSA | 6Gbps | 1390nm/- C39 | 20km | Branco |
| GTS-C4160-20DCT | módulo de transmissor LC de 6G SDI CWDM único MSA | 6Gbps | 1410nm/- C41 | 20km | Prata |
| GTS-C4360-20DCT | módulo de transmissor LC de 6G SDI CWDM único MSA | 6Gbps | 1430nm/- C43 | 20km | Preto |
| GTS-C4560-20DCT | módulo de transmissor LC de 6G SDI CWDM único MSA | 6Gbps | 1450nm/- C45 | 20km | Laranja amarela |
Características
Aplicações
PIN Definition
