Detalhes do produto:
|
| Artigo: | único transmissor de 6G SDI CWDM | Largura de banda (Gb/s): | 50Mb/s - 5.94Gb/s |
|---|---|---|---|
| Fatora de formulários: | SFP | Comprimento de onda (TX): | 1270~1450nm CWDM |
| Conector: | Palavra simples do LC | Alcance: | 20km |
| Pin Assignment: | Não-MSA | Destaque: | Único transmissor de DVI CWDM |

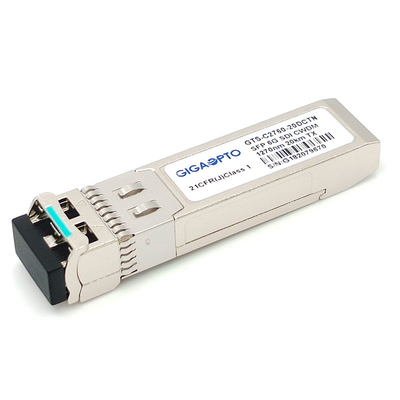

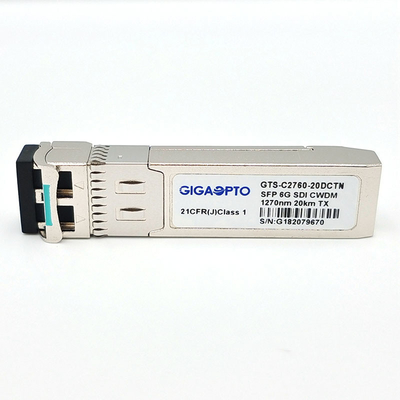

módulo de transmissor 20km de 6G SDI CWDM 1270nm-1450nm SFP único SMF LC DDM não MSA
Especificação funcional
| Nome do artigo | Único transmissor de 6G-SDI CWDM | Número da peça | GTS-Cxx60-20DCTN |
| Largura de banda (Gbps) | 50Mbps - 5.94Gbps | MSA/Non-MSA | Não MSA Pinout |
| Formulário /Technology | SFP/Single TX | Temperatura | 0 a 70°C (32 158°F) |
| Comprimento de onda (TX) | 1270nm~1450nm CWDM | Distância da fibra | 20km |
| Conector | LC UPC simples | Tipo da fibra | G.652 SMF |
| Transmissor | Laser de CWDM DFB | Receptor | N/A |
| Poder médio de TX (dBm) | -8~ -3dBm | Relação da extinção (DB) | >5dB |
| Testes padrões patológicos video | Apoio como o defeito | DDM/DOM | Apoiado |
| Peso de unidade | 25gram | Tempo da garantia | 3 anos |
| Aplicações | SD/HD/3G/6G SDI | ||
Descrição
Módulo de transmissor video do GTS-Cxx60-20DCTN 6G SDI de Gigaopto o único é projetado para aplicações da transmissão video do monocanal sobre 20km sobre a fibra do único modo G.652 através de um canal desde 1270 nanômetro do comprimento de onda de CWDM a 1450nm (20nm cada etapa) com um conector simples do LC. Apoia as taxas de dados de 50Mb/s a 5.94Gb/s. Este transmissor é projetado especificamente para o desempenho robusto na presença dos testes padrões patológicos do SDI para as taxas SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M e ST-2081 de série.
Este transmissor consiste em duas seções: um transmissor do laser de DFB e de controle de MCU unidade. Todos os módulos satisfazem a classe mim exigências de segurança do laser.
Este módulo de transmissor é completamente complacente com MSA SFP e SFF-8472, função de monitoração diagnóstica digital do tempo real está disponível através da relação de I2C.
É apropriado para aplicações de transmissão digitais a alta definição.

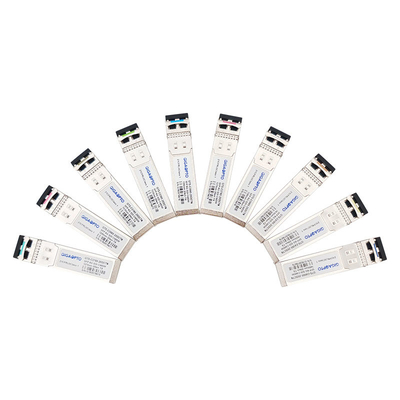

Informação pedindo
| Número da peça | Description-6Gbps SDI SFP 20km | Canal de CWDM | Max Reach (quilômetros) | Temperatura |
| GTS-C2760-20DCTN | módulo de transmissor LC de 6G SDI CWDM único não MSA | 1270nm/- C27 | 20km | COM. |
| GTS-C2960-20DCTN | módulo de transmissor LC de 6G SDI CWDM único não MSA | 1290nm/- C29 | 20km | COM. |
| GTS-C3160-20DCTN | módulo de transmissor LC de 6G SDI CWDM único não MSA | 1310nm/- C31 | 20km | COM. |
| GTS-C3360-20DCTN | módulo de transmissor LC de 6G SDI CWDM único não MSA | 1330nm/- C33 | 20km | COM. |
| GTS-C3560-20DCTN | módulo de transmissor LC de 6G SDI CWDM único não MSA | 1350nm/- C35 | 20km | COM. |
| GTS-C3760-20DCTN | módulo de transmissor LC de 6G SDI CWDM único não MSA | 1370nm/- C37 | 20km | COM. |
| GTS-C3960-20DCTN | módulo de transmissor LC de 6G SDI CWDM único não MSA | 1390nm/- C39 | 20km | COM. |
| GTS-C4160-20DCTN | módulo de transmissor LC de 6G SDI CWDM único não MSA | 1410nm/- C41 | 20km | COM. |
| GTS-C4360-20DCTN | módulo de transmissor LC de 6G SDI CWDM único não MSA | 1430nm/- C43 | 20km | COM. |
| GTS-C4560-20DCTN | módulo de transmissor LC de 6G SDI CWDM único não MSA | 1450nm/- C45 | 20km | COM. |
Características
Aplicações
PIN Definition
