Detalhes do produto:
|
| Nome do artigo: | transmissores duplos de 6G SDI BIDI | Velocidade: | 50Mb/s - 5.94Gb/s |
|---|---|---|---|
| tecnologia: | TX duplo em um BOSA, BIDI | Comprimento de onda do centro: | 1310nm_TX1/1490nm_TX2 |
| Conector ótico: | Palavra simples do LC | Comprimento do cabo: | 10km |
| MSA/Non MSA: | Não MSA |

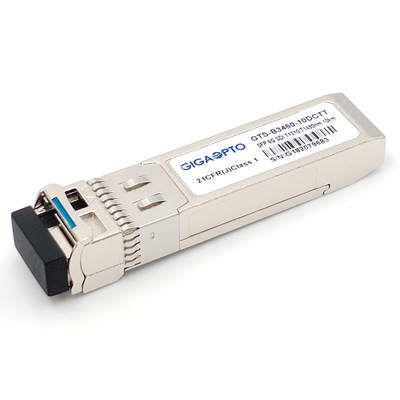

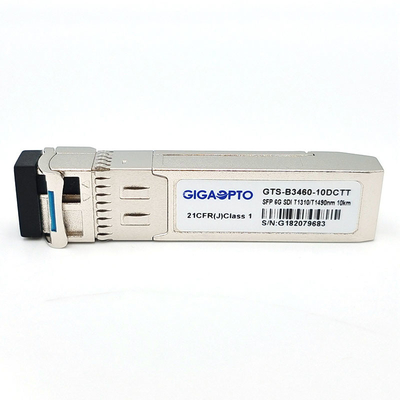

módulos de transmissores duplos Não-MSA de 6G SDI SMPTE SFP TX1310nm TX1490nm 10km SMF BIDI LC
Especificação funcional
| Nome do artigo | transmissor duplo de 6G SDI SMPTE SFP | P/N | GTS-B3460-10DCTT |
| Tipo do módulo | TX duplo em BOSA, 1 fibra | Max Bit Rate | 5.94Gbps |
| Fatora de formulários | SFP BIDI | Ambiente | Operando -5 a 70°C |
| Comprimento de onda do centro (TX) | 1310nm_TX1/1490nm_TX2 | Max Fiber Distance | 10km @ 9/125μm SMF |
| Relação | LC simples UPC | Tipo de cabo | Fibra do único modo |
| Transmissor | DFB | Peça do receptor | N/A |
| Tensão de fonte de alimentação | 3.3V | Fonte atual | 500mA (máximo) |
| Poder da saída de TX (dBm) | -8~0 dBm | Relação da extinção | >3.5dB |
| Diagnóstico de Digitas | Apoio (defeito) | Pin Assignment | Não-MSA Pinout |
| Aplicação | SD/HD/3G/6G SDI | ||
Descrição
O GTS-B3460-10DCTT de Gigaopto é um 1 módulo de transmissores de duplo canal bidirecional da fibra projetado transmitir sinais digitais de série óticos como definido em SMPTE 297-2006. Apoia as taxas de dados de 143Mb/s às taxas 5.94Gb/s.This que o módulo de transmissor duplo é projetado especificamente para o desempenho robusto na presença dos testes padrões patológicos do SDI para SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M e ST-2081 de série.
É com o conector de pino de SFP 20 para permitir a capacidade quente da tomada. É com o independente dois 1310 1490 do laser do nanômetro transmissores do nanômetro e. Uma distância máxima de 10 quilômetros é realizável com sinais 6Gb/s patológicos.
Características
Anúncio publicitário: -5°C~70°C
Aplicação
Padrão
Definição do Pin
| Pin nenhum | Símbolo | Nome/descrição | Poder segs. | Notas |
| 1 | VeeT | Terra do transmissor | primeiro | |
| 2 | NC | Não conectado | ó | |
| 3 | NC | Não conectado | ó | |
| 4 | MOD_ABS | O módulo ausente, conecta a VeeT no módulo | ó | 1 |
| 5 | LCC | Linha do pulso de disparo da relação de série do 2-fio, LVTTL-I | ó | 2 |
| 6 | SDA | Linha de dados da relação de série do 2-fio, LVTTL-I/O | ó | 2 |
| 7 | VeeT | Terra do transmissor | primeiro | |
| 8 | TD2+ |
DADOS Não-invertidos do transmissor (1310nm) dentro. A C.A. acoplou-se. CML-I |
ó | |
| 9 | TD2- |
DADOS invertidos do transmissor (1310nm) dentro. A C.A. acoplou-se. CML-I |
ó | |
| 10 | TX2_DIS |
Entrada da inutilização do transmissor (1310nm), LVTTL-I Alto: Transmissor fora Ponto baixo: Transmissor sobre |
ó | 3 |
| 11 | Vire | Terra do receptor | primeiro | |
| 12 | NC | Não conectado | ó | |
| 13 | NC | Não conectado | ó | |
| 14 | VeeT | Terra do transmissor | primeiro | |
| 15 | VccT | Fonte de alimentação do transmissor | ò | |
| 16 | VccT | Fonte de alimentação do transmissor | ò | |
| 17 | VeeT | Terra do transmissor | primeiro | |
| 18 | TD1+ |
DADOS Não-invertidos do transmissor (1490nm) dentro. A C.A. acoplou-se. CML-I |
ó | |
| 19 | TD1- |
DADOS invertidos do transmissor (1490nm) dentro. A C.A. acoplou-se. CML-I |
ó | |
| 20 | TX1_DIS |
Inutilização do transmissor (1490nm), LVTTL-I Alto: Transmissor fora Ponto baixo: Transmissor sobre |
ó | 4 |
Poder segs.: Sequência do acoplamento do Pin durante a obstrução quente.
A nota 1. MOD_ABS é conectada a VeeT dentro do módulo.
A nota 2. SDA&SCL (I2C) será levantada com 4.7k - resistores 10kΩ na placa do anfitrião.
A nota 3. Tx2_DIS é levantada a VccT com um 4.7k - resistor 10kΩ dentro do módulo.
A nota 4. Tx1_DIS é levantada a VccT com um 4.7k - resistor 10kΩ dentro do módulo.
Esboço do pacote
As dimensões estão nos milímetros. Todas as dimensões são ±0.1mm salvo disposição em contrário. (Unidade: milímetro)
