Detalhes do produto:
|
| Artigo: | receptores duplos video de 6G SDI BIDI | tecnologia: | 2 receptor em BOSA, 1 fibra |
|---|---|---|---|
| Pacote: | SFP | Comprimento de onda do centro: | RX1_1310nm/RX2_1490nm |
| Relação: | LC simples | Temperatura de funcionamento: | -5 a 70°C |
| Garantia: | 3 anos | Palavras-chaves: | 6G-SDI PIN Receiver Module duplo |
módulo de receptores duplo Não-MSA do PIN 10km SMF BIDI LC de 6G SDI SMPTE SFP RX1310nm RX1490nm
Especificação funcional

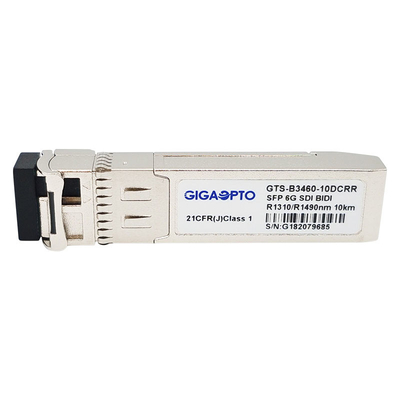

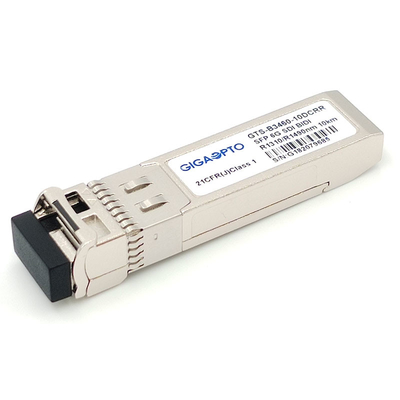

| Nome do artigo | receptores duplos de 6G SDI SMPTE SFP | P/N | GTS-B3460-10DCRR |
| Tipo do módulo | RX duplo em BOSA, 1 fibra | Largura de banda (Gbps) | 0.143Gbps - 5.94Gbps |
| Fatora de formulários | SFP BIDI | Ambiente | Operando -5 a 70°C |
| Comprimento de onda | RX1_1310nm/RX2_1490nm | Alcance | 10km @ 9/125μm SMF |
| Tipo do conector | Palavra simples do LC | Tipo de cabo | G.652 SMF |
| Peça do transmissor | N/A | Tipo do receptor | Fotodetector do PIN |
| Tensão de fonte de alimentação | 3.3V | Corrente da fonte (máxima) | 500mA |
| Sensibilidade do receptor | <-15dbm> | Poder entrado da saturação | > 0dBm |
| Diagnóstico (DDM/DOM) | Apoio | Pin Assignment | Não-MSA Pinout |
| Peso de unidade | 0.025kg | Tempo limitado da garantia | 36-Month |
| Aplicação | SD/HD/3G/6G SDI | ||
Descrição
O GTS-B3460-10DCRR é um 1 módulo de receptor de duplo canal bidirecional da fibra projetado receber sinais digitais de série óticos como definido em SMPTE 297-2006. Apoia as taxas de dados de 143Mb/s às taxas 5.94Gb/s.This que o módulo de receptor duplo é projetado especificamente para o desempenho robusto na presença dos testes padrões patológicos do SDI para SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M e ST-2081 de série.
É com o conector de pino de SFP 20 para permitir a capacidade quente da tomada. É com o independente dois 1310 nanômetro e detector de foto do PIN de 1490 nanômetro. Uma distância máxima de 10 quilômetros é realizável com sinais 6Gb/s patológicos.
Características
Aplicação
Padrão
Definição do Pin
| Pin nenhum | Símbolo | Nome/descrição | Poder segs. | Notas |
| 1 | Vire | Terra do receptor | primeiro | |
| 2 | RD2- |
DADOS invertidos do receptor (1310nm) para fora. A C.A. acoplou-se. CML-O |
ó | |
| 3 | RD2+ |
DADOS Não-invertidos do receptor (1310nm) para fora. A C.A. acoplou-se. CML-O |
ó | |
| 4 | MOD_ABS | O módulo ausente, conecta para virar no módulo | ó | 1 |
| 5 | LCC | Linha do pulso de disparo da relação de série do 2-fio, LVTTL-I | ó | 2 |
| 6 | SDA | Linha de dados da relação de série do 2-fio, LVTTL-I/O | ó | 2 |
| 7 | Vire | Terra do receptor | ó | |
| 8 | NC | Não conectado | ó | |
| 9 | NC | Não conectado | ó | |
| 10 | RX_LOS1 |
Perda do receptor (1490nm) da indicação do sinal, LVTTL-O Alto: perda de sinal Ponto baixo: sinal detectado |
primeiro | 3 |
| 11 | Vire | Terra do receptor | primeiro | |
| 12 | RD1- |
DADOS invertidos do receptor (1490nm) para fora. A C.A. acoplou-se. CML-O |
ó | |
| 13 | RD1+ |
DADOS Não-invertidos do receptor (1490nm) para fora. A C.A. acoplou-se. CML-O |
ó | |
| 14 | Vire | Terra do receptor | primeiro | |
| 15 | VccR | Fonte de alimentação do receptor | ò | |
| 16 | VccR | Fonte de alimentação do receptor | ò | |
| 17 | Vire | Terra do receptor | primeiro | |
| 18 | NC | Não conectado | ó | |
| 19 | NC | Não conectado | ó | |
| 20 | RX_LOS2 |
Perda do receptor (1310nm) da indicação do sinal, LVTTL-O Alto: perda de sinal Ponto baixo: sinal detectado |
primeiro | 4 |
Poder segs.: Sequência do acoplamento do Pin durante a obstrução quente.
A nota 1. MOD_ABS é conectada a VeeT dentro do módulo.
A nota 2. SDA&SCL (I2C) será levantada com 4.7k - resistores 10kΩ na placa do anfitrião.
A nota 3. RX_LOS1 será levantada com 4.7k - resistores 10kΩ na placa do anfitrião.
A nota 4. T RX_LOS2 será levantada com 4.7k - resistores 10kΩ na placa do anfitrião.
Esboço do pacote
As dimensões estão nos milímetros. Todas as dimensões são ±0.1mm salvo disposição em contrário. (Unidade: milímetro)
